Рекомендации по монтажу
1. Снять крышку, вывернув крепежные винты.
2. Провести внешние монтажные соединения, используя провода с гнездами серии 6.3.
3. Закрутить винтовые соединения гермовводов и зафиксировать крышку, обеспечив надежную герметизацию корпуса.
Схема электрических соединений на плате

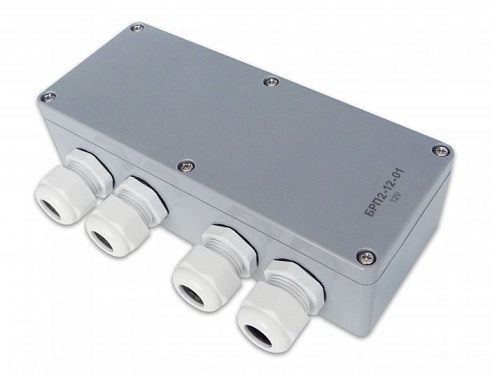

БРП2-12-01
Предназначен для монтажа низковольтного электрооборудования с напряжением питания 12 В.

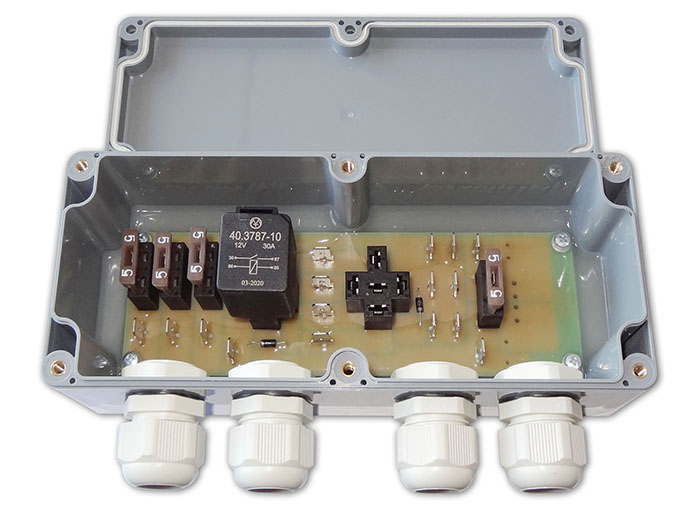

Представляет собой установленную в герметичный корпус монтажную плату в сборе с колодками реле (одна с установленным реле, другая свободная), предохранителями и штыревыми контактами серии 6.3. Корпус оснащен четырьмя гермовводами.
Представляет собой установленную в герметичный корпус монтажную плату в сборе с колодками реле (одна с установленным реле, другая свободная), предохранителями и штыревыми контактами серии 6.3. Корпус оснащен четырьмя гермовводами.
Подробнее
Характеристики
Напряжение питания, В | 12 |
Тип/количество реле | 12В, 30А/1шт |
Степень защиты | IP65 |
Количество мест под реле | 2 |
Контакты | 16х6,3 |
Предохранители, шт | 4х5А |
Габаритные размеры, мм | 195х80х55 |
Масса, кг | 0,4 |
