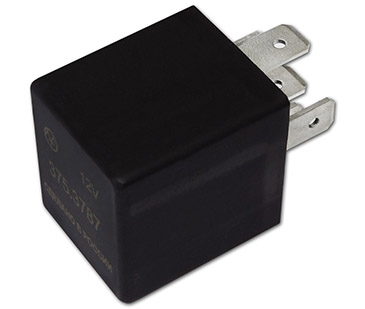

Подключить реле в соответствии с рисунком.
Описание работы
Реле определяет 3 состояния входа:
- низкий уровень;
- высокий уровень;
- Z-состояние (не подключен).
Замыкание/размыкание контактов реле происходит при каждом импульсе на входе “I”.
Импульсом считается изменение потенциала на входе “I” от исходного состояния в любое из двух других на время длительности импульса и обратно.
Если изменение на входе происходит на время более 500 мс, то за исходное принимается текущее состояние.
При снятии питания реле размыкает свои контакты и при следующей подаче питания контакты остаются разомкнутыми.
