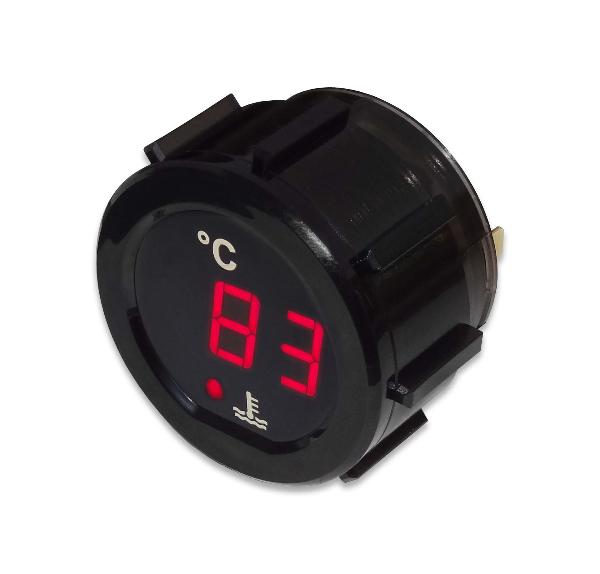

Подключение индикатора производить при отключенной аккумуляторной батарее |
1 Выбор типа датчика
1.1. Подать питание на индикатор: минус питания - к контакту “-“ индикатора, плюс питания - к контакту “+“ индикатора (индикация ).
1.2. Выбрать требуемый режим работы (“1” или “2”, в зависимости от типа датчика) кратковременным замыканием контакта “тип Д” на минус:
- для датчика ТМ100
- для датчика ТМ106
Длительность индикации № режима - 2с.
1.3. Отключить питание. Выбранный режим сохранится в энергонезависимой памяти.
2 Установка и подключение
2.1. Выбрать место, подходящее для установки и визуального контроля индикатора.
2.2. Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки (из комплекта).
Примечание: При замене серийных указателей температуры в штатной панели приборов (с посадочным отверстием Ø60 мм), применять установочное кольцо КУ 52/60.
2.3. Подключить провода (используя гнезда серии 6.3) к соответствующим контактам индикатора:
минус питания - к “-” индикатора;
плюс питания - к “+” индикатора;
датчик температуры - к “Д” индикатора;
датчик перегрева - к “ ” индикатора;
плюс габаритных огней - к “ ” индикатора.
Примечание: Индикация “Hi” означает температуру выше предельной или замыкание в цепи датчика.
Индикация “Lo” означает температуру ниже предельной или обрыв в цепи датчика.
