ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Настройка
1.1 Подать питание на реле («31» - «-», «15» - «+»).
1.2 Измерить время работы. Светодиод загорится через заданное время.
1.3 Настроить реле на необходимое время с помощью подстроечного резистора.
1.4 Проверить время работы, повторив п.1.1, 1,2.
1.5 При необходимости, повторить п.п. 1.3, 1.4
2 Установка и подключение
2.1 Подключить реле по схеме (рис.1).
2.2 Реле начинает работать после подачи напряжения питания на вывод «15» и в процессе работы должно быть всегда запитано (рис.2). Поэтому, для включения/выключения реле, следует использовать кнопку с фиксацией (или тумблер).

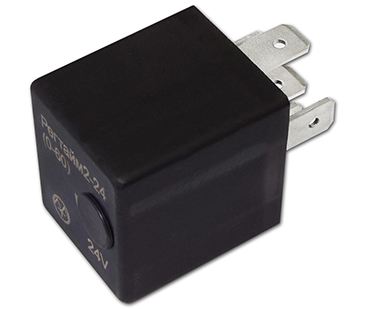

РЕГТАЙМ2-24-(60-600) (для вкл/выкл устройств через 60-600с)
Предназначено для коммутации электрических цепей постоянного тока с номинальным напряжением 24В и используется для включения или выключения устройств через определенное время.
В реле предусмотрены ручная регулировка и визуальная диагностика времени работы. Регулировка осуществляется подстроечным многооборотным резистором через отверстие в корпусе.
Визуальная диагностика работы реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и прозрачного корпуса.
Применяется на автомобилях любой марки.
В реле предусмотрены ручная регулировка и визуальная диагностика времени работы. Регулировка осуществляется подстроечным многооборотным резистором через отверстие в корпусе.
Визуальная диагностика работы реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и прозрачного корпуса.
Применяется на автомобилях любой марки.
Подробнее
Характеристики
Номинальное напряжение, В | 24 |
Ток коммутации, А | 20 |
Ток потребления, мА | 35 |
Время работы, с | 60-600 |
Подстроечный резистор, об | 11 |
Применяемость | Автомобили любой марки с напряжением бортовой сети 24В |
Габаритные размеры, мм | 40х28х25 |
Масса, г | 20 |
