Блок управления скоростью вентилятора отопителя БУ-8-01

Новинка

Предназначен для электронной регулировки скорости вентилятора отопителя с помощью ШИМ-сигнала. Использование электронного управления позволяет уменьшить мощность потребления в сравнении с резистивным регулятором.

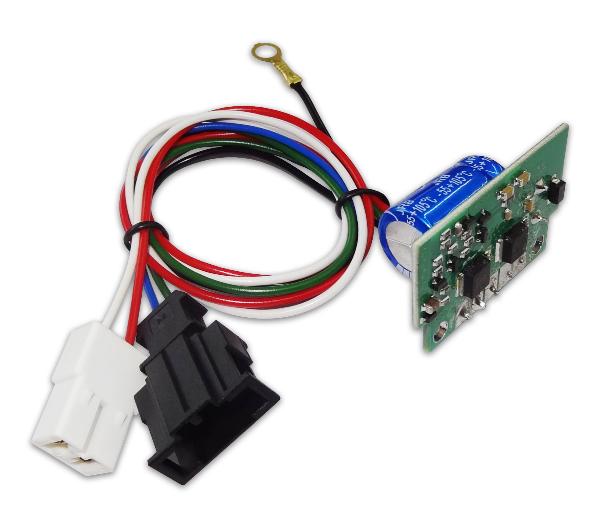

Блок представляет собой плату в сборе со жгутом проводов с колодками и наконечником.
Применяется на автомобилях ГАЗ 31105, Газель Бизнес с двигателем Cummins с напряжением бортовой сети 12В.
Аналоги: UT.8121500-05, Е13.3741010-01, МК45732140-02, МК45732140-02АТ.

Подробнее

Характеристики

Номинальное напряжение, В	12
Ток коммутации, не более, А	8
Колодка гнездовая	602602 (45 7373 9003) ОСТ 37.003.032-88 с проводами длиной 470 мм
Колодка штыревая	AMP 1-929596-1 с проводами длиной 300 мм
Наконечник	кольцевой Ø6,2 с проводом длиной 215 мм
Габаритные размеры, мм	48х29х21
Масса, не более, кг	0,04

Описание

РЕКОМЕНДАЦИИ ПО МОНТАЖУ

Подключение блока производить при отключенной аккумуляторной батарее!

1. Установить плату блока управления на место штатной и надежно закрепить.
2. Колодки с проводами подсоединить к штатным разъёмам, обеспечив надежный механический и электрический контакт.
3. Наконечник надежно соединить с массой транспортного средства.

Документы

БУ-8-01(р.1)_инструкция

118.4 Кб
