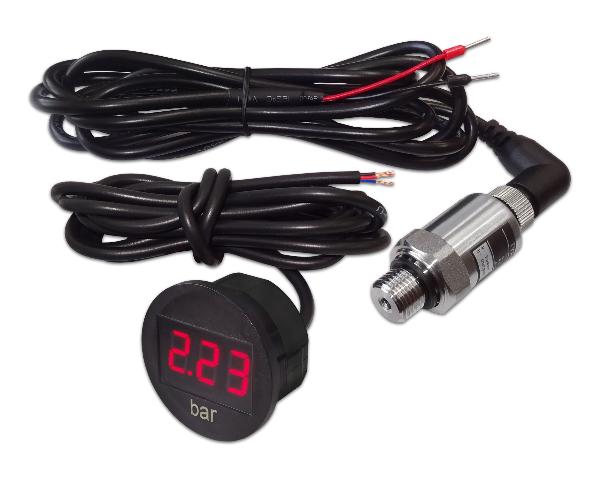

Индикатор ДАВЛЕНИЯ ИД5-05 (красного свечения) герметичный под защелку

Новинка

Предназначен для цифрового отображения значения давления.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Применяется с датчиком давления РТ-506 (входит в комплект).
Индикатор поставляется в сборе с соединительными проводами.

Подробнее

Характеристики

Диапазон индикации, bar	0-9,99
Напряжение питания, В	10-30
Диапазон датчика, bar	0-10
Дискретность индикации, bar	0,01
Погрешность, не более, %	0,5%
Потребляемый ток, мА	0,015
Длина проводов датчика, м	2
Длина проводов индикатора, м	1,5
Присоединительная резьба датчика	G1/4
Габаритные размеры индикатора, мм	Ø34х17
Масса комплекта, г	160

Описание

РЕКОМЕНДАЦИИ ПО МОНТАЖУ

Подключение индикатора производить при отключенной аккумуляторной батарее

1 Установка и подключение

1.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
1.2. Вскрыть отверстие диаметром 30...31мм и зафиксировать в нём корпус индикатора.
1.3. Подключить провода:
черный провод индикатора - к минусу питания;
красный провод индикатора - к плюсу питания;
синий провод индикатора - к черному датчика давления;
красный провод датчика давления - к плюсу питания.

Примечание.
Индикация

означает обрыв в цепи датчика.

Документы

ИД5-05(р.1)_инструкция

137.2 Кб
