| Подключение индикатора производить при отключенной аккумуляторной батарее |
1 Установка и подключение
1.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
1.2. Просверлить отверстие диаметром 30...31мм и зафиксировать в нём корпус индикатора.

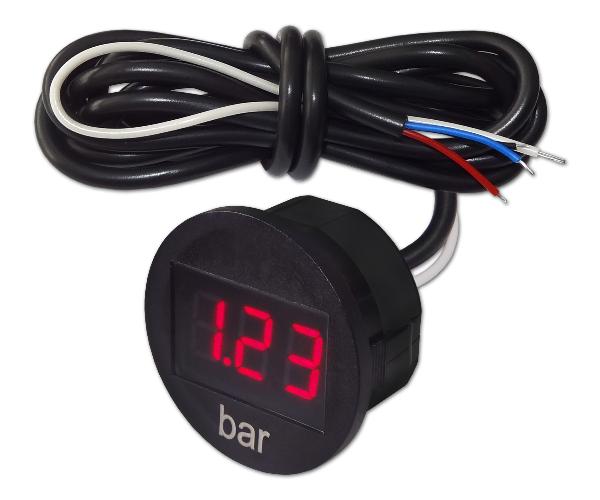

1.3. Подключить провода:
черный провод индикатора - к минусу питания;
красный провод индикатора - к плюсу питания;
синий провод индикатора - к минусу датчика давления;
плюс датчика давления - к плюсу питания.
2 Установка нуля и выбор типа датчика
2.1. Подать питание на датчик и индикатор
(датчик к системе не подключать).
2.2. Выбрать режим работы кратковременными замыканиями белого провода на минус. Длительность индикации режима - 2с.
2.3. Индикатор поставляется с установленным «нулем». При необходимости установки нуля замкнуть белый провод на минус на 5с, до индикации
. Затем разомкнуть.2.4. Отключить питание. Выбранный режим сохранится в энергонезависимой памяти. Изолировать белый провод доступными средствами.
2.5. Подключить датчик к системе.
Примечание.
Индикация
означает обрыв в цепи датчика(установка нуля недоступна).
