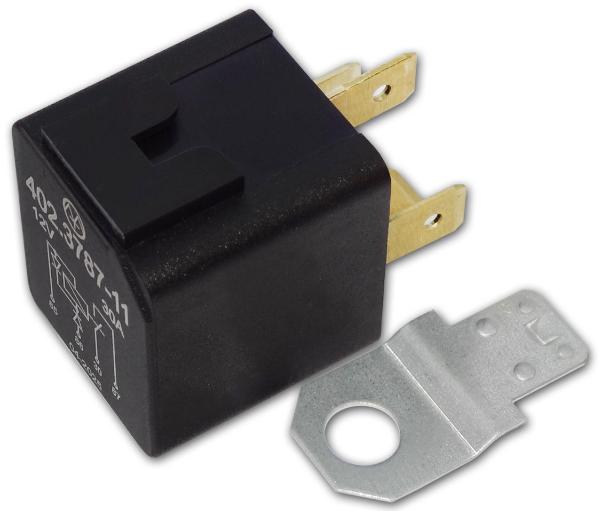

402.3787-11 12В, 30А, 4-х контактное с диодной защитой

Новинка

Предназначено для коммутации электрических цепей постоянного тока.
Реле имеет функцию диодной защиты.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В.

Подробнее

Характеристики

Номинальное напряжение, В	12
Ток нагрузки, А	30
Тип реле	замыкающее

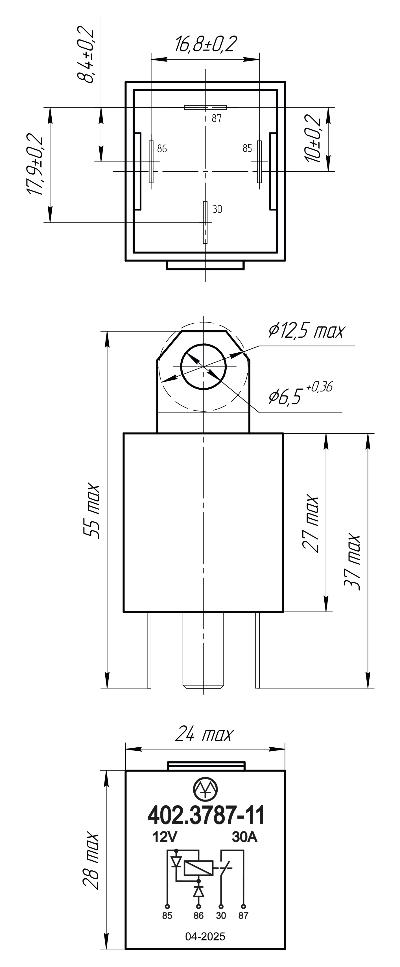

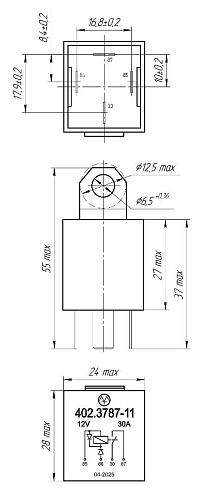

Габаритные размеры реле, мм	38х29х24
Масса, г	30

Описание

Рекомендации по монтажу

1. Установить реле в монтажный блок или закрепить на кузов автомобиля, используя кронштейн, входящий в комплект.

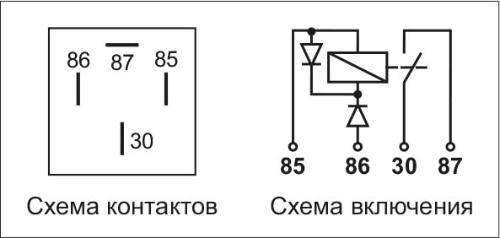

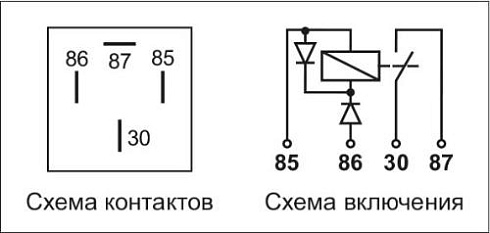

2. Подключить контакты, соблюдая полярность:
«85» - «минус»;
«86» - «плюс».
3. При монтаже на кузов, колодку с подводящими проводами надежно соединить с контактами реле.
