Рекомендации по монтажу
1. Установить реле в монтажный блок или закрепить на кузов автомобиля, используя кронштейн, входящий в комплект.

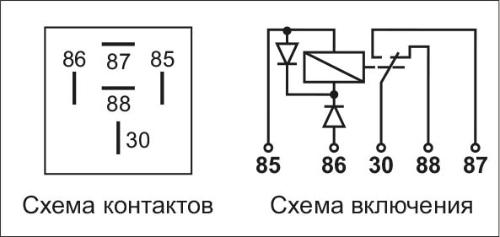

2. Подключить контакты, соблюдая полярность:
«85» - «минус»;
«86» - «плюс».
3. При монтаже на кузов, колодку с подводящими проводами надежно соединить с контактами реле.
403.3787-21 24В 20/10А 5-ти контактное с диодной защитой
Новинка
Предназначено для коммутации электрических цепей постоянного тока.
Применяется на автомобилях любой марки с напряжением бортовой сети 24В.
Применяется на автомобилях любой марки с напряжением бортовой сети 24В.
Подробнее
Характеристики
| Номинальное напряжение, В | 24 |
| Напряжение срабатывания, В | ≤16 |
| Ток нагрузки, А | 20/10 |
| Тип реле | переключающее |
| Аналог | 193.3777-01 |

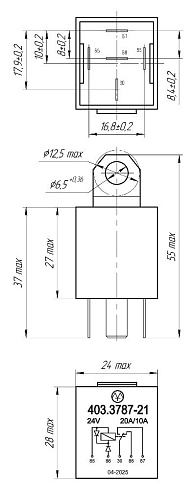

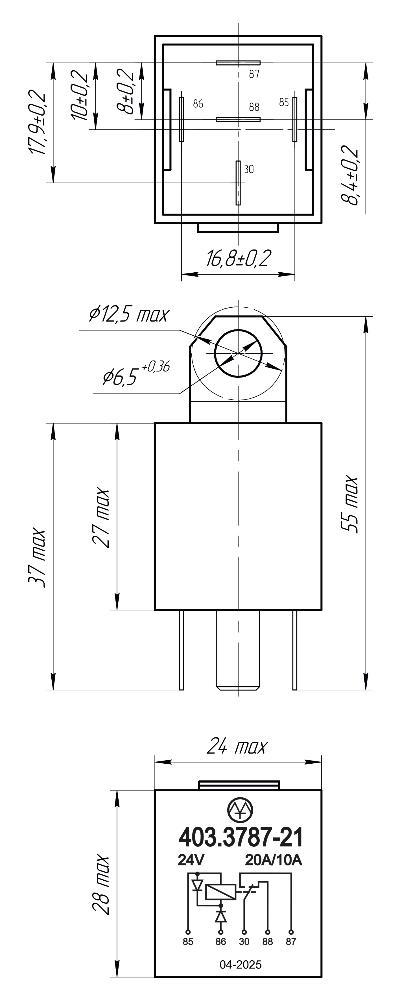

| Габаритные размеры реле, мм | 38х29х24 |
| Масса, г | 30 |
