Рекомендации по монтажу
1.Снять крышку, вывернув крепежные винты.
2.Провести внешние монтажные соединения, используя провода с гнездами серии 6.3.
3.Закрутить винтовые соединения гермовводов и зафиксировать

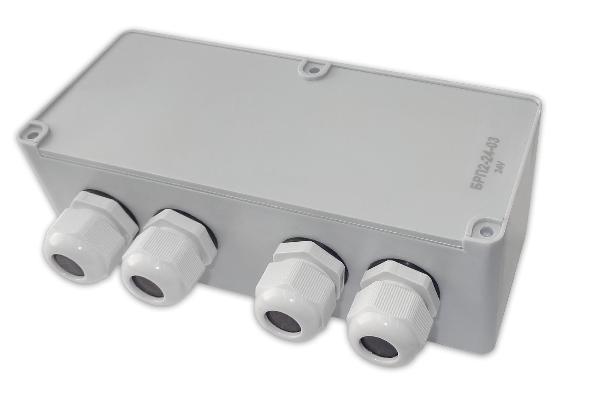

БРП2-24-03
Предназначен для монтажа низковольтного электрооборудования с напряжением питания 24 В.

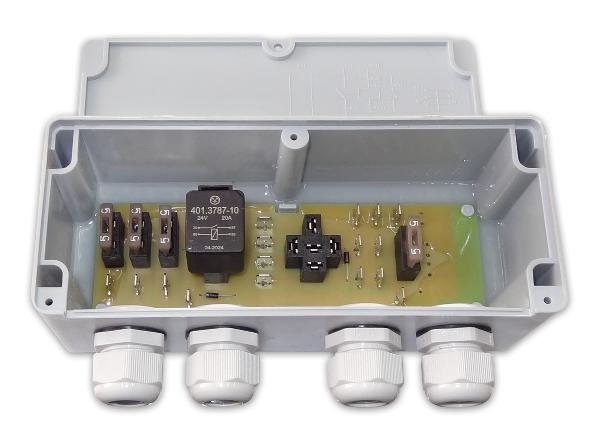

Представляет собой установленную в герметичный корпус монтажную плату в сборе с колодками реле (одна с установленным реле, другая свободная), предохранителями и штыревыми контактами серии 6.3. Корпус оснащен четырьмя гермовводами.
Представляет собой установленную в герметичный корпус монтажную плату в сборе с колодками реле (одна с установленным реле, другая свободная), предохранителями и штыревыми контактами серии 6.3. Корпус оснащен четырьмя гермовводами.
Подробнее
Характеристики
| Тип/количество реле | 24В, 20А/1шт |
| Гермовводы | PG16 |
| Контакты | 16х6,3 |
| Предохранители, шт | 4х5А |
| Габаритные размеры блока, мм | 195,5х80х69,5 |
| Масса, г | 400 |
