Коммутатор зажигания с аварийным режимом и диагностикой

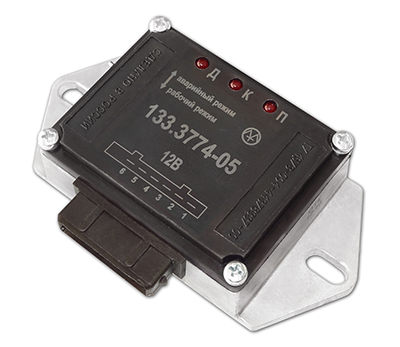

Коммутатор зажигания 133.3774-05 с аварийным режимом и диагностикой предназначен для работы в бесконтактной системе зажигания автомобилей ВАЗ-2108, -2109, -2110 с карбюраторным двигателем внутреннего сгорания и датчиком на основе эффекта Холла. Коммутатор служит для прерывания тока в первичной цепи катушек зажигания 27.3705, 3122.3705, Б116 (и их модификаций), работающих с датчиками-распределителями зажигания типа 40.3706, 38.3706, 54.3706, 55.3706.
Конструкция прибора предусматривает его использование в двух режимах – «рабочем» и «аварийном». Для переключения в нужный режим используется встроенный тумблер, расположенный на корпусе коммутатора.
«Аварийный режим» (многоискровый) позволяет оперативно восстановить работоспособность системы зажигания при движении по лужам и в дождь, при выходе из строя датчика Холла, а также служит для прогрева и сушки свечей зажигания. Рекомендуемая скорость движения автомобиля в «аварийном режиме» не более 90км/ч в режиме малых нагрузок. В «аварийном режиме» возможно проведение самодиагностики работоспособности коммутатора.
Дополнительной функцией в «рабочем режиме» является возможность проведения мгновенной диагностики, установки угла и регулировки клапанов системы зажигания автомобиля с помощью светодиодных индикаторов (свечение красного цвета), расположенных на крышке коммутатора.
Электрическая схема коммутатора предусматривает автоматическое отключение тока через катушку зажигания при неработающем двигателе, но включённом зажигании, что исключает перегрев коммутатора и выход его из строя.
Коммутатор сконструирован для работы по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания.
Не допускается короткое замыкание цепи питания датчика Холла на «массу» автомобиля.
Коммутаторы допускается использовать только при включенной аккумуляторной батарее.
Изделие сертифицировано на соответствие требованиям ГОСТ Р 52230-2004.
Коммутатор устанавливается на предусмотренное для него в автомобиле посадочное место при помощи крепежных деталей и штатных разъемов, предусмотренных конструкцией изделий. Для лучшей теплоотдачи необходимо обеспечить надежный контакт основания коммутатора с корпусом автомобиля.
Конструкция прибора предусматривает его использование в двух режимах – «рабочем» и «аварийном». Для переключения в нужный режим используется встроенный тумблер, расположенный на корпусе коммутатора.
«Аварийный режим» (многоискровый) позволяет оперативно восстановить работоспособность системы зажигания при движении по лужам и в дождь, при выходе из строя датчика Холла, а также служит для прогрева и сушки свечей зажигания. Рекомендуемая скорость движения автомобиля в «аварийном режиме» не более 90км/ч в режиме малых нагрузок. В «аварийном режиме» возможно проведение самодиагностики работоспособности коммутатора.
Дополнительной функцией в «рабочем режиме» является возможность проведения мгновенной диагностики, установки угла и регулировки клапанов системы зажигания автомобиля с помощью светодиодных индикаторов (свечение красного цвета), расположенных на крышке коммутатора.
Электрическая схема коммутатора предусматривает автоматическое отключение тока через катушку зажигания при неработающем двигателе, но включённом зажигании, что исключает перегрев коммутатора и выход его из строя.
Коммутатор сконструирован для работы по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания.
Не допускается короткое замыкание цепи питания датчика Холла на «массу» автомобиля.
Коммутаторы допускается использовать только при включенной аккумуляторной батарее.
Изделие сертифицировано на соответствие требованиям ГОСТ Р 52230-2004.
Коммутатор устанавливается на предусмотренное для него в автомобиле посадочное место при помощи крепежных деталей и штатных разъемов, предусмотренных конструкцией изделий. Для лучшей теплоотдачи необходимо обеспечить надежный контакт основания коммутатора с корпусом автомобиля.
