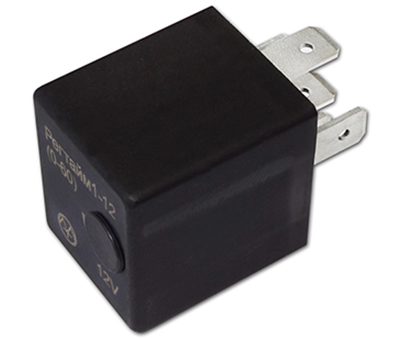

Реле времени (РЕГТАЙМ)
Загрузить еще
- 1
- 2
Реле используются для включения на (РЕГТАЙМ1), через (РЕГТАЙМ2) или с задержкой выключения на (РЕГТАЙМ3) определенное время. РЕГТАЙМ5 представляет из себя генератор импульсов, длительность и частота которых регулируются двумя многооборотными подстроечными резисторами.
Изделия выполнены по схеме с таймером, управляющим силовым переключающим реле.
Реле работают по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания, и работают только при поданном напряжении.
Реле изготовлены с возможностью ручной регулировки времени работы. Регулировка осуществляется с помощью подстроечного резистора через отверстие в корпусе реле. Для контроля срабатывания предусмотрен светодиод под полупрозрачным корпусом изделия. Для удобства ручной регулировки разработаны реле трех временных диапазонов: от 0 до 60, от 60 до 600 и от 600 до 6000 секунд.
Возможно изготовление реле с фиксированным временем работы или другим диапазоном регулировки по требованию заказчика.
Изделия выполнены по схеме с таймером, управляющим силовым переключающим реле.
Реле работают по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания, и работают только при поданном напряжении.
Реле изготовлены с возможностью ручной регулировки времени работы. Регулировка осуществляется с помощью подстроечного резистора через отверстие в корпусе реле. Для контроля срабатывания предусмотрен светодиод под полупрозрачным корпусом изделия. Для удобства ручной регулировки разработаны реле трех временных диапазонов: от 0 до 60, от 60 до 600 и от 600 до 6000 секунд.
Возможно изготовление реле с фиксированным временем работы или другим диапазоном регулировки по требованию заказчика.
Посмотреть видео работы реле времени Регтайм1
Посмотреть видео работы реле времени Регтайм2
Посмотреть видео работы реле времени Регтайм3
Варианты комбинирования реле времени:
Посмотреть видео Генератор импульсов на Регтайм1 и Регтайм3
Посмотреть видео Генератор одиночных импульсов при включении/выключении на Регтайм2 и Регтайм3
