Рекомендации по монтажу
1. Снять крышку, вывернув крепежные винты.
2. Собрать на плате схему, зафиксировав реле и предохранители в соответствующих колодках.
3. Осуществить коммутацию схемы, соединив провода, пропущенные через гермовводы, с штыревыми контактами на плате (расположены рядом с колодками в соответствии с рис.1). Контакт “85” - общий для всех установленных реле.
4. Установить на корпус крышку и закрепить ее винтами.

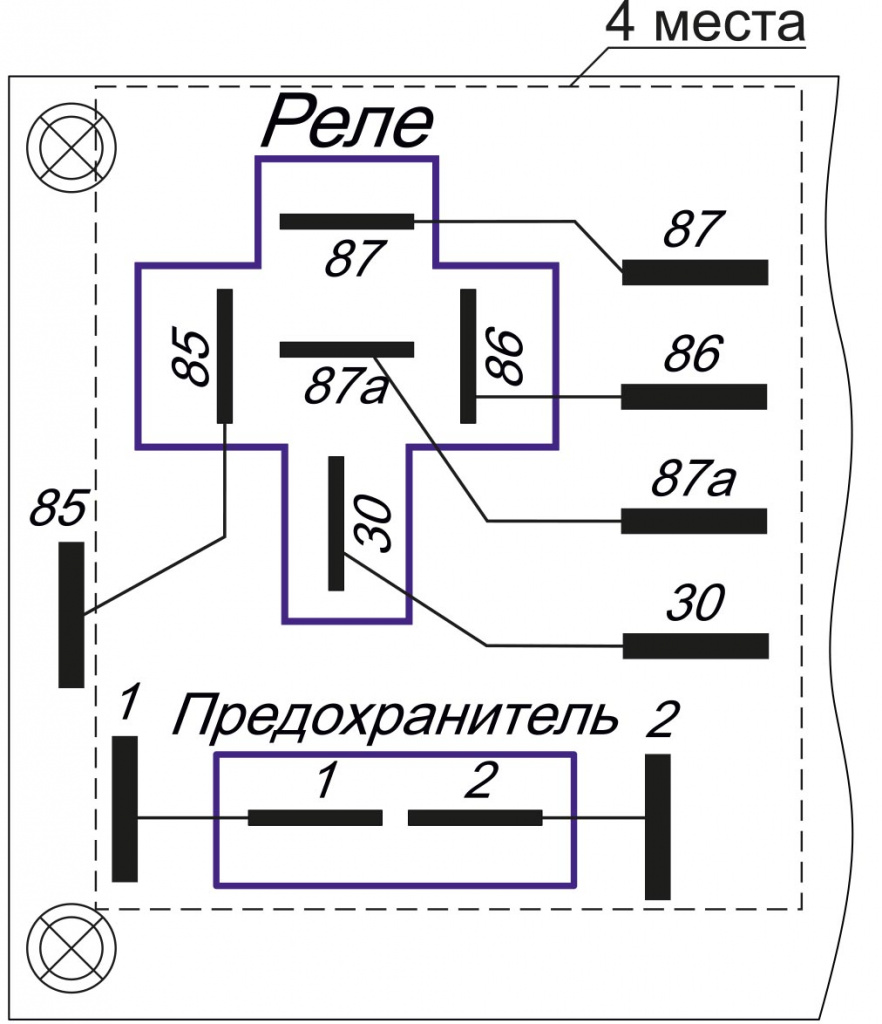

рис.1 Схема расположения контактов

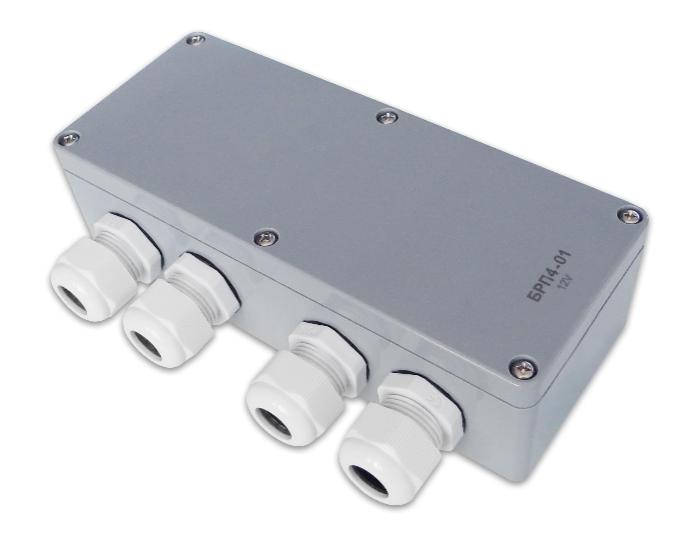

БРП4-01
Предназначен для монтажа различных схем низковольтного электрооборудования.

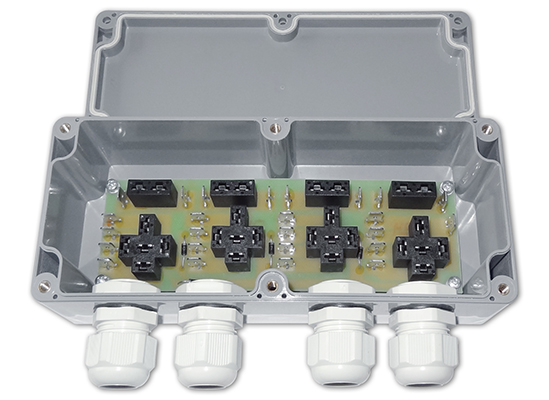

Представляет собой размещенную в герметичном корпусе плату с установленными колодками под реле и колодками под плоские предохранители, а также дублирующими штыревыми контактами (для удобства монтажа). Контакты электрически соединены с соответствующими контактами реле и предохранителей.
Коммутация схем осуществляется соединительными проводами с гнездами 6,3 мм (для фиксации на штыревых контактах платы).
Провода с гнездами в комплект поставки не входят. Для удобства монтажа рекомендуется использовать провода разного цвета.
Представляет собой размещенную в герметичном корпусе плату с установленными колодками под реле и колодками под плоские предохранители, а также дублирующими штыревыми контактами (для удобства монтажа). Контакты электрически соединены с соответствующими контактами реле и предохранителей.
Коммутация схем осуществляется соединительными проводами с гнездами 6,3 мм (для фиксации на штыревых контактах платы).
Провода с гнездами в комплект поставки не входят. Для удобства монтажа рекомендуется использовать провода разного цвета.
Подробнее
Характеристики
Количество колодок под предохранители | 4 |
Количество колодок под реле | 4 |
Габаритные размеры блока, мм | 160х80х55 |
Масса, не более, кг | 0,4 |
