Блок управления подъемом оси БУ-9

Новинка

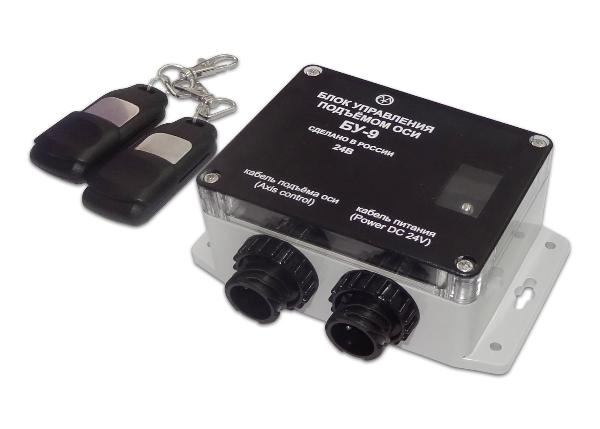

Предназначен для управления подъемной осью полуприцепа с помощью пульта дистанционного управления (ДУ). Представляет собой размещенный в герметичном корпусе блок управления с радиореле и тумблером резервного (ручного) включения.

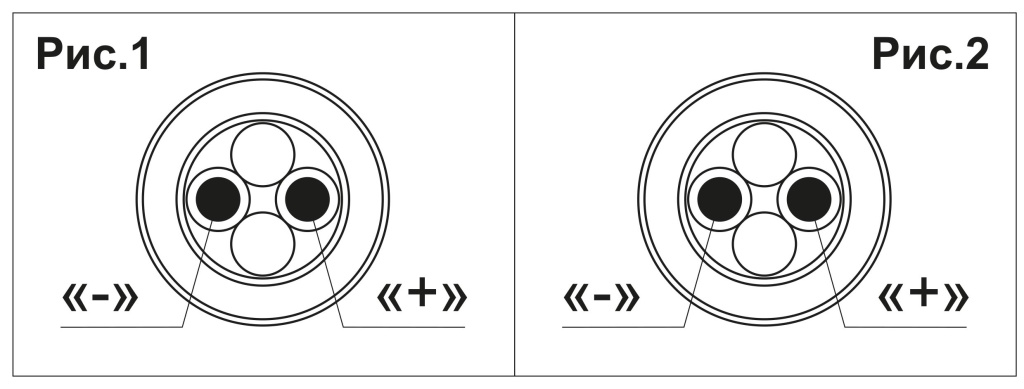

На корпусе прибора расположены разъемы для подключения кабеля подъема оси (рис.1) и кабеля питания (рис.2).
С изделием поставляются два пульта ДУ.

Подробнее

Характеристики

Номинальное напряжение, В	24
Максимальный ток коммутации, А	10
Ток потребления, не более, мА	30
Тип разъемов	СЦБ-4В
Степень защиты	IP67
Температура эксплуатации, °C	-40...+60
Габаритные размеры корпуса, не более,мм	145х92х55
Масса, не более, кг	0,55

Описание

РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1. Закрепить корпус прибора в удобном для установки и эксплуатации месте.
2. Подключить изделие с помощью кабелей с разъемами СЦБ-4Р (в комплект не входят), учитывая назначение и полярность контактов блока управления (рис.1, рис.2).

3. Включать/выключать радиореле с помощью кнопки «А» на пульте ДУ.
При необходимости, осуществлять коммутацию тумблером ручного включения, расположенным внутри корпуса.

Документы

БУ-9(р.1)_инструкция

109 Кб
