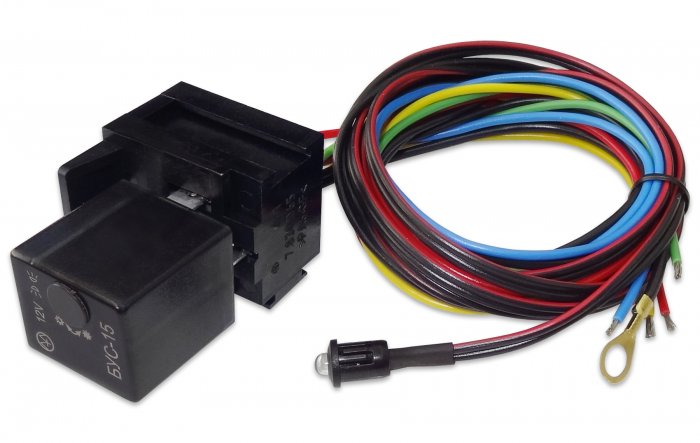

1 Установка и подключение
1.1 Закрепить колодку с проводами в удобном для монтажа месте.
1.2 Закрепить фотодатчик в салоне автомобиля. Рекомендуется направлять глазок датчика внутрь салона автомобиля (рис.1). Если направить глазок датчика вверх, через ветровое стекло, то момент срабатывания реле может не совпадать с ощущением наступления темноты у водителя.
1.3 Подключить провода колодки, используя схему (рис.2).
1.4 Установить РУ в колодку.
Для оперативного включения/выключения изделия можно использовать кнопку с фиксацией, включаемую последовательно к красному проводу (кнопка приобретается отдельно).
2 Регулировка
Регулировка порога срабатывания РУ осуществляется вращением винта подстроечного резистора через отверстие в корпусе. Вращение по часовой стрелке смещает порог срабатывания в сторону меньшей освещённости. После регулировки закрыть отверстие заглушкой.
3 Описание работы
После подачи питания РУ ожидает запуска двигателя, контролируя уровень напряжения. При достижении напряжения бортовой сети значения «Uвкл» и удержания его не ниже этого уровня в течение 3с, РУ переходит к контролю освещенности. При затемнении датчика, РУ срабатывает за 1с. Для выключения РУ, освещённость датчика должна превышать пороговое значение в течение 30с.
