Рекомендации по монтажу
1. Установить коммутатор и надежно закрепить через отверстие на кронштейне корпуса.
2. Подключить коммутатор, используя выходящие из корпуса колодки и наконечники с проводами в соответствии с их назначением:
- синий - к катушке зажигания;
- белый - к «массе» снегохода;
- желтый - к катушке датчика в магдино.

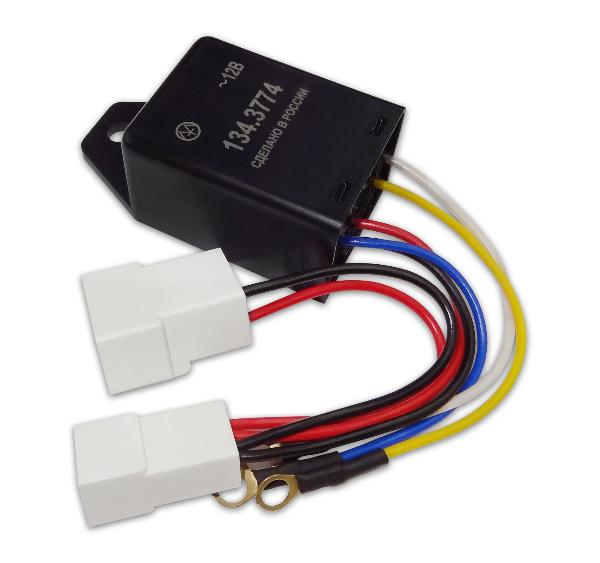

Коммутатор 134.3774
Новинка
Предназначен для работы в системе зажигания карбюраторных двигателей внутреннего сгорания в комплекте с основанием магдино 26.3749, 111.3749, МД-4 и катушкой зажигания ТЛМ-3.
Прибор поставляется в сборе с проводами с соединительными колодками (502602 и 502604 ОСТ37-003.032-88) и кольцевыми наконечниками.
Применяется на снегоходах Буран, Рысь.
Отличается высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом.
Прибор поставляется в сборе с проводами с соединительными колодками (502602 и 502604 ОСТ37-003.032-88) и кольцевыми наконечниками.
Применяется на снегоходах Буран, Рысь.
Отличается высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом.
Подробнее
Характеристики
| Номинальное напряжение, В | ~12 |
| Допустимые пределы изменения питающего напряжения, В | 6-16 |
| Габаритные размеры, мм | 80х43х32 |
| Масса, кг | 0,11 |
