Подключение индикатора производить при отключенной аккумуляторной батарее |
1 Установка и подключение

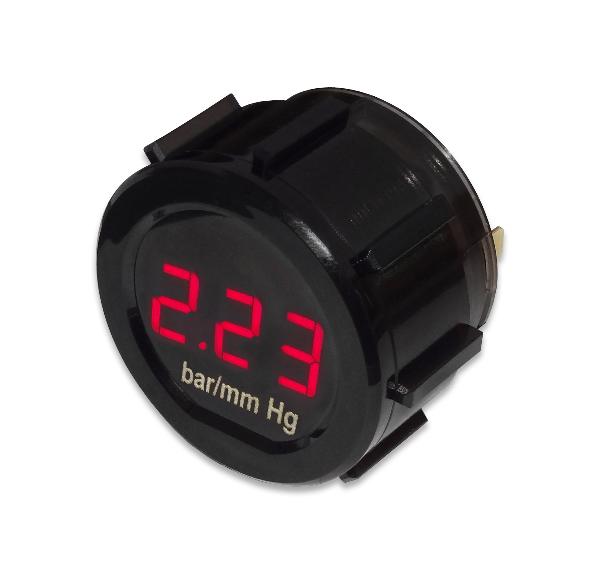

1.1. Выбрать место, подходящее для установки и визуального контроля индикатора.
1.2. Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки.
1.3. Подключить провода к контактам индикатора, используя гнезда серии 6,3:
минус питания к “-” индикатора;
плюс питания к “+” индикатора;
выход датчика давления к “In” индикатора;
плюс габаритных огней к индикатора.
2 Установка нуля и выбор типа датчика
2.1. Подать питание на датчик и индикатор
(датчик к пневмосистеме не подключать).
2.2. Для установки нуля выбрать режим “2” или “4” (в mm Hg) из ниже перечисленных (в зависимости от типа датчика), кратковременным замыканием клеммы “тип Д” на минус:

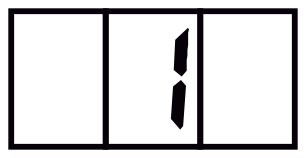

- для датчика HL-12 (-0,9...3,0bar)

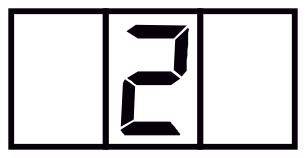

- для датчика HL-12 (-99...999mm Hg)

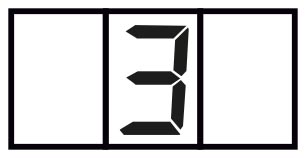

- для датчика HL016 (-0,7...2,0bar)
- для датчика HL016 (-99...999mm Hg)
Длительность индикации № режима - 2с.
2.3. Замкнуть клемму “тип Д” на минус на 5с до обнуления показаний.
2.4. При необходимости измерений в bar, выбрать режим “1” или “3” (в зависимости от типа датчика) кратковременным замыканием клеммы “тип Д” на минус.
2.5. Отключить питание. Выбранный режим сохранится в энергонезависимой памяти.
2.6. Подключить датчик к пневмосистеме.
Примечание.
Индикация означает обрыв в цепи датчика.
Индикация означает уровень давления < - 99mm Hg
Индикация означает уровень давления > 999mm Hg
