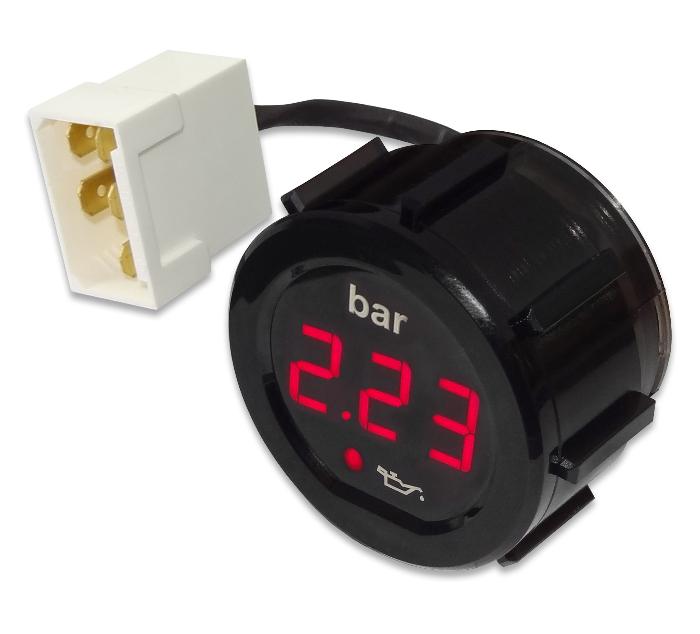

Индикатор ДАВЛЕНИЯ ИД52-К-02 (красное свечение) Ø52 (замена УК194 ВАЗ)

Предназначен для цифрового отображения значения давления.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения и имеет функцию сигнализации аварийного падения давления (свечение в зоне знака “

” на корпусе прибора).
Применяется с датчиком давления ММ393А.
Индикатор поставляется в сборе с фиксирующей гайкой и присоединительной колодкой.

Подробнее

Характеристики

Диапазон индикации, bar	0-8
Напряжение питания, В	8-30
Дискретность индикации, bar	0,01
Погрешность, bar	0,5
Потребляемый ток, не более, А	0,03
Габаритные размеры, мм	Ø62х48 М52
Масса не более, г	65

Описание

Рекомендации по монтажу

Подключение индикатора производить при отключенной аккумуляторной батарее

1. Демонтировать штатный указатель давления.
2. Установить индикатор давления и зафиксировать с помощью гайки из комплекта.
3. Подключить подводящую колодку.

Примечание. Индикация “Hi” означает давление выше предельного или замыкание в цепи датчика.

Документы

ИД52-К-02(р.3)_инструкция

136.1 Кб
