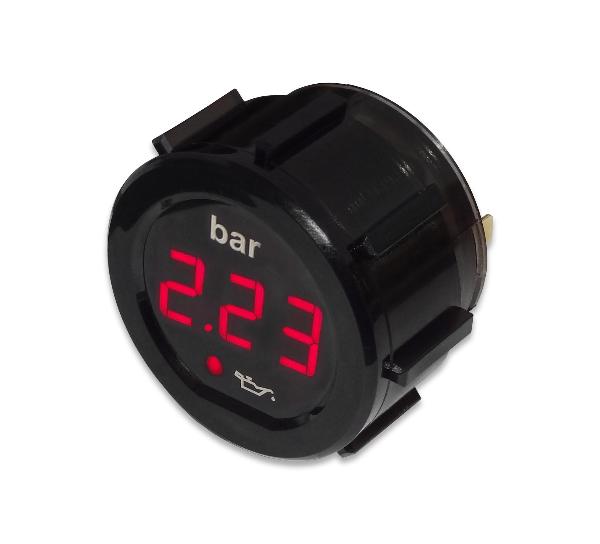

| Подключение индикатора производить при отключенной аккумуляторной батарее |
1 Выбор типа датчика
1.1. Подать питание на индикатор: минус питания к контакту “-“ индикатора, плюс питания - к контакту “+“ индикатора (индикация
).1.2. Выбрать требуемый режим работы (“1”, “2” или “3”, в зависимости от типа датчика) кратковременным замыканием контакта “тип Д” на минус:
- для датчика ММ358 (0...6bar)
- для датчика 3902.3829 (0...10bar)
- для датчиков 23.3829 (0...6bar)Длительность индикации № режима - 2с.
1.3. Отключить питание. Выбранный режим сохранится в энергозависимой памяти.
2 Установка и подключение
2.1. Выбрать место, подходящее для установки и визуального контроля индикатора.
2.2. Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки (из комплекта).
Примечание: При замене серийных указателей давления в штатной панели приборов (с посадочным отверстием Ø60 мм), применять установочное кольцо КУ 52/60.
2.3. Подключить провода (используя гнезда серии 6.3) к соответствующим контактам индикатора:
минус питания - к “-” индикатора;
плюс питания - к “+” индикатора;
датчик давления - к “Д” индикатора;
датчик аварийного давления - к “
” индикатора;плюс габаритных огней - к “
” индикатора.Для отображения более точных показаний необходимо подключить “-” питания индикатора к точке “массы”, ближайшей к месту установки датчика.
Примечание. Индикация “Hi” означает давление выше предельного или замыкание в цепи датчика.
