Подключение индикатора производить при отключенной аккумуляторной батарее |
1 Выбор типа датчика

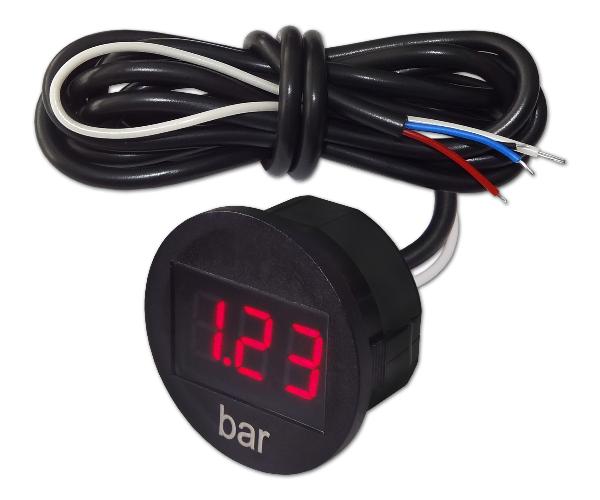

1.1. Подать питание на индикатор: минус питания к черному проводу инди-катора, плюс питания - к красному проводу индикатора (индикация
).1.2. Выбрать требуемый режим работы (“1”, “2”, “3” или “4”, в зависимости от типа датчика) кратковременным замыканием белого провода на минус:
- для датчика ММ358 (0...6bar)
- для датчика 3902.3829 (0...10bar)
- для датчика 23.3829 (0...6bar)
- для датчика ММ393А (0...8bar)Длительность индикации № режима - 2с.
1.3. Отключить питание. Выбранный режим сохранится в энергонезависимой памяти. Изолировать белый провод доступными средствами.
2 Установка и подключение
2.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2.2. Просверлить отверстие диаметром 30...31мм и зафиксировать в нём корпус индикатора.
2.3. Подключить провода индикатора:
черный провод - к минусу питания;
красный провод - к плюсу питания;
синий провод - к датчику давления.
Примечание. Индикация “Hi” означает давление выше предельного или замыкание в цепи датчика.
