Подключение индикатора производить при отключенной аккумуляторной батарее |

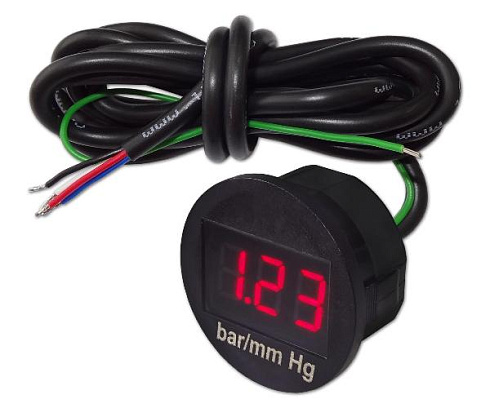

1 Установка и подключение
1.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
1.2. Просверлить отверстие диаметром 30...31мм и зафиксировать в нём корпус индикатора.
1.3. Подключить провода индикатора:
черный провод - к минусу питания;
красный провод - к плюсу питания;
синий провод - к выходу датчика давления;
белый провод - к габаритным огням.
2 Установка нуля и выбор типа датчика
2.1. Подать питание на датчик и индикатор
(датчик к пневмосистеме не подключать).
2.2. Для установки нуля выбрать режим “2” или “4” (в mm Hg) из ниже перечисленных (в зависимости от типа датчика), кратковременным замыканием зелёного провода на минус:
![ИД52-К-03_1.jpg ИД52-К-03_1.jpg](/upload/medialibrary/072/072b6a517ab52783c26428cb3450b33f.jpg)
![ИД52-К-03_2.jpg ИД52-К-03_2.jpg](/upload/medialibrary/4e2/4e2b67e5989ee4d9a97543815c77bd43.jpg)
![ИД52-К-03_3.jpg ИД52-К-03_3.jpg](/upload/medialibrary/e4e/e4e8ea0d07045d8791123c3da65580ba.jpg)
![ИД52-К-03_4.jpg ИД52-К-03_4.jpg](/upload/medialibrary/66b/66bd16237d8d733c6cd0fc84b711385d.jpg)
Длительность индикации № режима - 2с.
2.3. Замкнуть зелёный провод на минус на 5с до обнуления показаний.
2.4. При необходимости измерений в bar, выбрать режим “1” или “3” (в зависимости от типа датчика) кратковременным замыканием зелёного провода на минус..
2.5. Отключить питание. Выбранный режим сохранится в энергонезависимой памяти. Изолировать зелёный провод доступными средствами..
2.6. Подключить датчик к пневмосистеме.
Примечание.
Индикация
![---.jpg ---.jpg](/upload/medialibrary/aa4/aa421f54dcc1c7831fb47c5fc28a8248.jpg)
Индикация
![ИТ5-06_Lo.jpg ИТ5-06_Lo.jpg](/upload/medialibrary/12f/12fa654541dd200762c614cb1b6343f5.jpg)
Индикация
![ИД5-04_Hi.jpg ИД5-04_Hi.jpg](/upload/medialibrary/ffd/ffd00b677aee1a5e92ace9b86c3ba6fd.jpg)
