Рекомендации по монтажу
Работы по установке индикатора производить при отключенной аккумуляторной батарее
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2. Вскрыть отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Подключить провода индикатора:
- красный - к “+” питания;
- черный - к “-” питания;
- синий - к датчику.

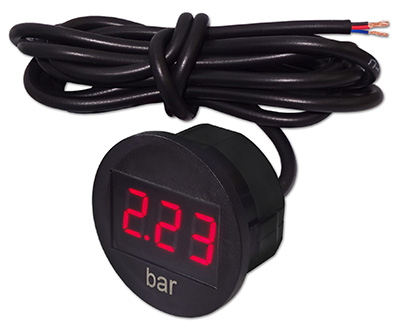

Индикатор ДАВЛЕНИЯ ИД5 (красного свечения) герметичный под защелку
Предназначен для цифрового отображения значения давления.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Работает с датчиком-преобразователем давления с линейной зависимостью выходного напряжения в диапазоне 0-10В от уровня давления в диапазоне 0-10bar.
Прибор поставляется в комплекте с соединительными проводами. Датчик давления в комплект не входит.
Прибор имеет универсальную применяемость.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Работает с датчиком-преобразователем давления с линейной зависимостью выходного напряжения в диапазоне 0-10В от уровня давления в диапазоне 0-10bar.
Прибор поставляется в комплекте с соединительными проводами. Датчик давления в комплект не входит.
Прибор имеет универсальную применяемость.
Подробнее
Характеристики
Диапазон индикации, bar | 0-9,99 |
Напряжение питания, В | 8-30 |
Дискретность | 0,01bar |
Погрешность, не более | 0,1bar |
Потребляемый ток, не более, А | 0,03 |
Длина соединительных проводов, м | 1,5 |
Габаритные размеры, мм | Ø34х17 |
Масса, не более, кг | 0,03 |
