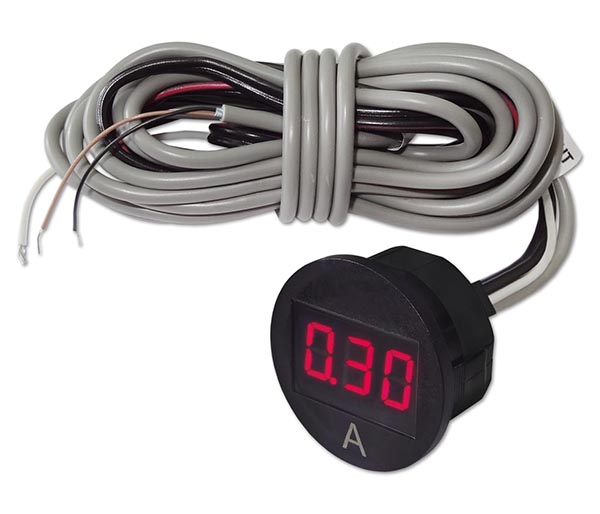

Индикатор ТОКА ИТк5 (красного свечения) герметичный под защелку

Предназначен для цифрового отображения значения постоянного тока, протекающего через шунт, в одной полярности.
Индикатор имеет 8 режимов работы для шунтов различного номинала: 10А, 20А, 30А, 50А, 75А, 100А, 150А и 200А с падением напряжения 75мВ.
Измерение тока возможно только в разрыве плюсового провода.
Индикатор выполнен на трёхзначной светодиодной матрице красного свечения и поставляется в комплекте с соединительными проводами.
Шунт в комплект не входит.
Применяется на ТС с напряжением бортовой сети 12В и 24В.

Подробнее

Характеристики

Дискретность индикации, А	0,1 (10А, 20А, 30А, 50А); 1 (75А, 100А, 150А, 200А)
Напряжение питания, В	10-30
Потребляемый ток, не более, А	0,035
Погрешность, не более	2 ед.сч.
Длина провода выбора режима, м	0,2
Длина провода питания, м	1,5
Длина провода шунта, м	3
Габаритные размеры, мм	Ø34х17
Масса комплекта, г	70

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Работы по установке индикатора производить при отключенной аккумуляторной батарее

1 Установка и подключение
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.

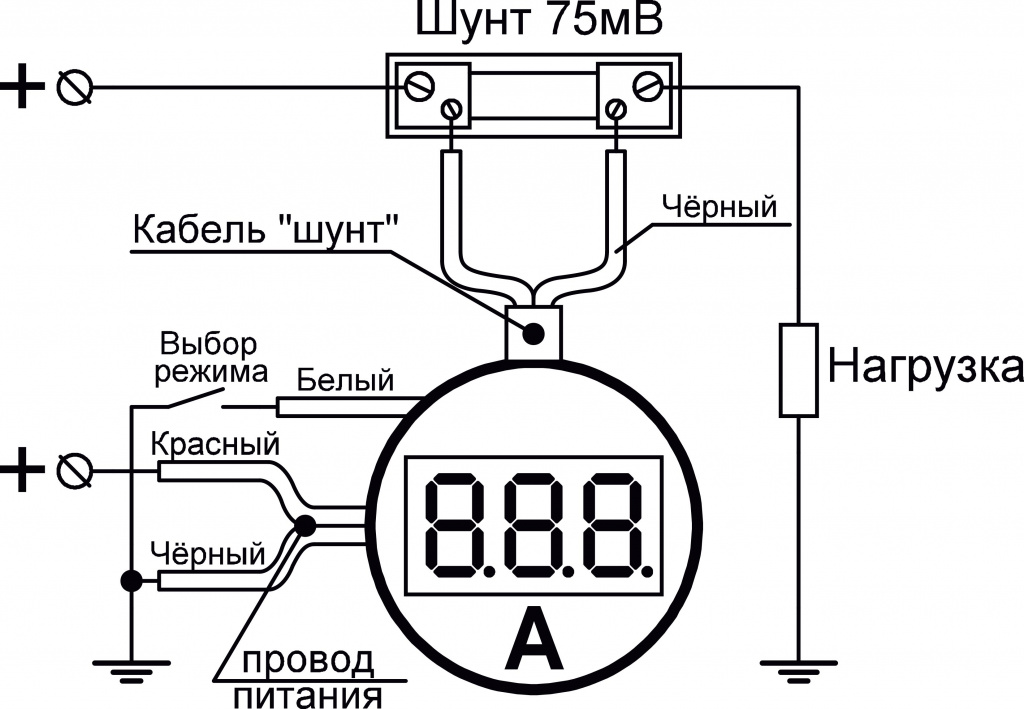

3. Подключить индикатор в соответствии со схемой:


Не допускается перепутывание проводов при подключении!
Подключение шунта к индикатору необходимо производить до подачи измеряемого тока и подачи питания!

4. Выбрать необходимый режим работы индикатора замыканием белого провода на “массу”. Выбранный режим отображается в течение 1с в соответствии с номиналом шунта и сохраняется в памяти индикатора.
5. Заизолировать белый провод доступными средствами.

Внимание! Неправильное подключение или использование индикатора без шунта может вывести его из строя.
