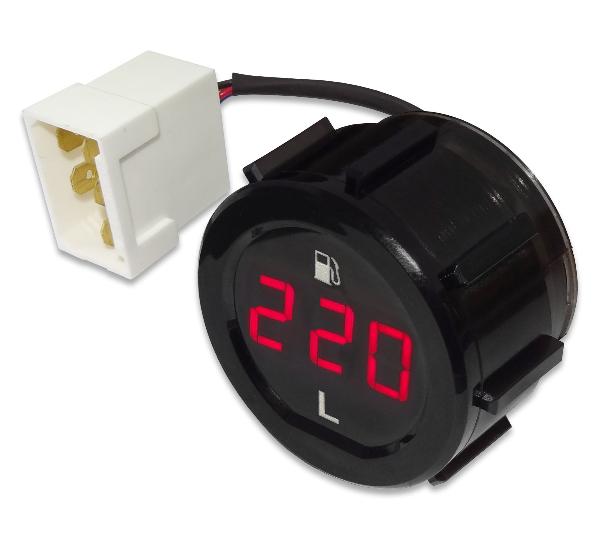

1 Установка и подключение
Подключение индикатора производить при отключенной аккумуляторной батарее |
1. Выбрать место, подходящее для установки и визуального контроля индикатора.
2. Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки.

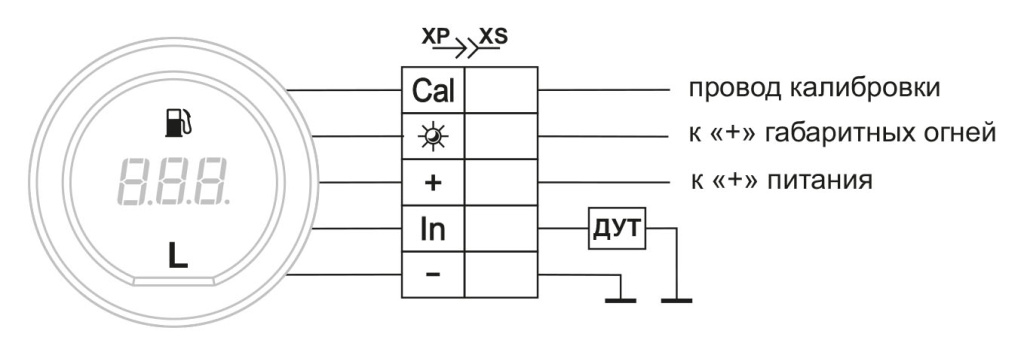

3. Произвести электрические соединения в соответствии со схемой:
![]() |
XP - колодка штыревая типа 45 7373 9011 ОСТ37.003.032-88 XS - колодка гнездовая типа 45 7373 9009 ОСТ37.003.032-88 ДУТ - датчик уровня топлива |
Внимание! Не допускается перепутывание контактов при подключении и использование ДУТ, соединенного с другими устройствами.
4. Подать питание на индикатор.
5. Выбрать необходимый режим работы (см. таблицу 1), кратковременно соединяя провод калибровки с “массой”. Номер режима (P 1...P 3) отображается в течение 2с. Выбранный режим сохраняется в памяти индикатора.
№ режима |
Сопротивление датчика, Ом |
Калибровка |
Программирование объема бака |
1 | 0-190 | не требуется | требуется |
2 | 240-33 | не требуется | требуется |
3 | до 350 | требуется | не требуется |
