1 Установка и подключение
|
Подключение индикатора производить при отключенной аккумуляторной батарее |

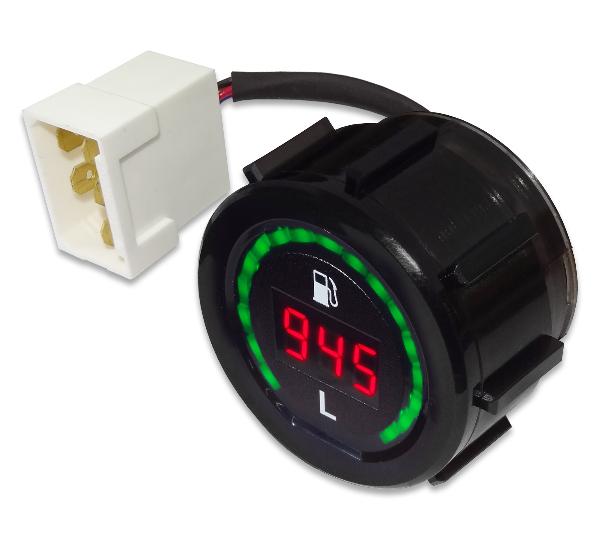

1.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной не более 9мм).
1.2. Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки.
1.3. Отключить датчик уровня топлива (ДУТ) от штатной системы измерения.
1.4. Произвести электрические соединения в соответствии со схемой:
|
XP - колодка штыревая типа 45 7373 9011 ОСТ37.003.032-88 XS - колодка гнездовая типа 45 7373 9009 ОСТ37.003.032-88 |
Внимание! Не допускается перепутывание контактов при подключении и использование ДУТ, соединенного с другими устройствами.
2 Калибровка
Для удобства рекомендуется соединить провод калибровки (ПК) с массой через любую кнопку (без фиксации).
2.1. Подготовить запас топлива в соответствии с объемом топливного бака автомобиля и ёмкость от 1 до 15 литров, кратную одному литру.
2.2. Установить ТС на горизонтальную поверхность.
2.3. Опустошить топливный бак ТС.
2.4. Подать питание на индикатор.
2.5. Замкнуть ПК на массу на 2с до появления на индикаторе «
». Замкнуть ПК еще раз на 2с до появления «
». Прибор запомнит нулевую точку, т.е. пустой бак.2.6. Залить N1 литров (от 1 до 15) для калибровки 1ой точки.
Короткими замыканиями выбрать, когда отобразится «-N1».
Замкнуть на 2с до отображения «N1» (уже без чёрточки). Прибор покажет текущее количество в баке и сохранит в энергонезависимой памяти 0-ю и 1-ю калибровочные точки.
2.7. Залить следующие N2 литров (от 1 до 15) для калибровки 2ой точки.
Короткими замыканиями выбрать, когда отобразится «-N2».
Замкнуть на 2с до отображения «N1+N2» (уже без чёрточки), т.е. прибор просуммирует и покажет текущее количество в баке и сохранит в энергонезависимой памяти 2-ю калибровочную точку.
Повторить п.2.7 до полного бака.
2.8. Для выхода из режима калибровки:
- замкнуть коротко до появления «---».
- замкнуть на 2с до появления «End».
Примечание1. При неверном выборе всегда можно выбрать снова, короткими замыканиями, выбор будет изменяться по кольцу.
Сохранение происходит только при замыкании на 2с.
3 Включение/выключение функции тестирования индикатора.
3.1. Замкнуть ПК на массу на 2с до появления на индикаторе «
».3.2. Замкнуть ПК коротко 1 раз. Функция тестирования включится/выключится, индикация « ton / toF».
Примечание2: Во время движения, при объёме топлива в баке 10% и меньше зажигается красный светодиод, сигнализируя о необходимости заправиться.
