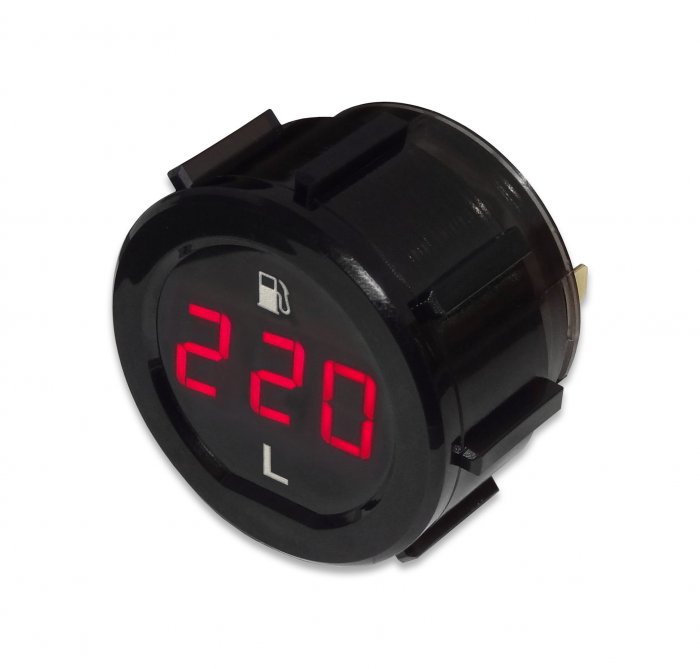

1 Установка и подключение
| Подключение индикатора производить при отключенной аккумуляторной батарее |
1. Выбрать место, подходящее для установки и визуального контроля индикатора.
2. Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки.
3. Подключить провода к контактам индикатора, используя гнезда серии 6,3:
минус питания к “-” индикатора;
плюс питания к “+” индикатора;
датчик уровня к “In” индикатора, второй провод датчика - к “массе”;
плюс габаритных огней к
индикатора.Внимание! Не допускается неправильное подключение.
2 Калибровка
Для удобства калибровки рекомендуется временно соединить клемму «Cal» с массой через любую кнопку (без фиксации).
Внимание: Индикатор не работает со ступенчатыми датчиками уровня!
2.1 Подготовить запас топлива в соответствии с объёмом топливного бака автомобиля и ёмкость от 1 до 10 литров, кратную одному литру.
2.2 Установить автомобиль на горизонтальную поверхность.
2.3 Опустошить бак.
2.4 Включить замок зажигания (двигатель не запускать).

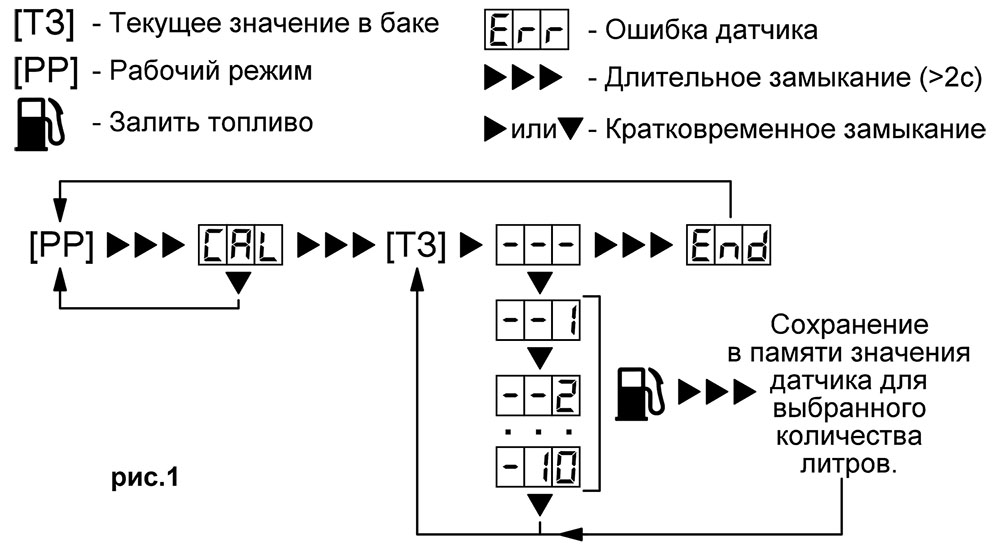

2.5 Замкнуть клемму «Cal» на массу на 2с до появления «CAL».
Замкнуть ещё раз на 2с до появления «0». Прибор запомнит 0-ю точку, т.е. пустой бак.
2.6 Залить N1 литров (от 1 до 10) для калибровки 1ой точки.
Короткими замыканиями выбрать, когда отобразится «--N1».
Замкнуть на 2с до отображения «N1» (уже без чёрточки). Прибор покажет текущее количество в баке и сохранит в энергонезависимой памяти 0-ю и 1-ю калибровочные точки.
2.7 Залить следующие N2 литров (от 1 до 10) для калибровки 2-ой точки.
Короткими замыканиями выбрать, когда отобразится «--N2».
Замкнуть на 2с до отображения «N1+N2» (уже без чёрточки), т.е. прибор просуммирует и покажет текущее количество в баке и сохранит в энергонезависимой памяти 2-ю калибровочную точку.
Повторить п.2.7 до полного бака.
3 Выход из режима калибровки
3.1 Замкнуть коротко до появления «---».
3.2 Замкнуть на 2с до появления «End».
Примечание. При неверном выборе всегда можно выбрать снова, короткими замыканиями, выбор будет изменяться по кольцу.
Сохранение происходит только при замыкании на 2с.Во время движения, при объёме топлива в баке 5л и меньше начинает мигать текущее значение, сигнализируя о необходимости заправиться.
