Монтаж и подключение

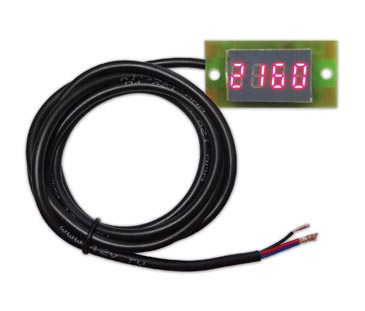

1. Разместить и закрепить индикатор в удобном для установки и визуального контроля месте.
2. Подключить индикатор в соответствии с таблицей.
Цвет провода | Назначение |
красный | питание “+” |
черный | питание “-” |
зеленый | вход |
синий | сброс |
Описание работы
При подаче питания индикатор определяет состояние входа:
- низкий уровень,
- высокий уровень,
- Z-состояние (не подключен), и принимает его за исходное.
Приращение показаний счётчика происходит при изменении потенциала на входе от исходного в любое из двух других состояний.
При снятии питания индикатор сохраняет текущее значение в энергонезависимой памяти.
Примечание: Обнуление счётчика происходит при замыкании синего провода на минус.
