Монтаж и подключение

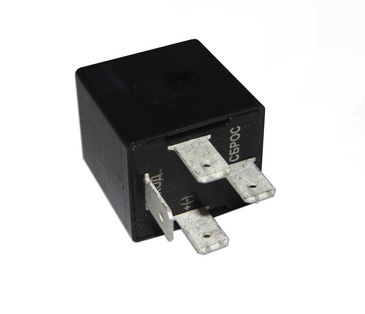

1. Выбрать место установки индикатора: колодку в блоке реле либо колодку реле с кронштейном.
2. Произвести электрические соединения проводов колодки в со- ответствии с маркировкой контактов индикатора.
3. Установить индикатор в колодку.
Описание работы
При подаче питания индикатор определяет состояние входа:
- низкий уровень,
- высокий уровень,
- Z-состояние (не подключен), и принимает его за исходное.
Приращение показаний счётчика происходит при изменении потенциала на входе от исходного в любое из двух других состояний.
При снятии питания, индикатор сохраняет текущее значение в энергонезависимой памяти.
Примечание: Обнуление счётчика происходит при замыкании контакта “Сброс” на минус.
