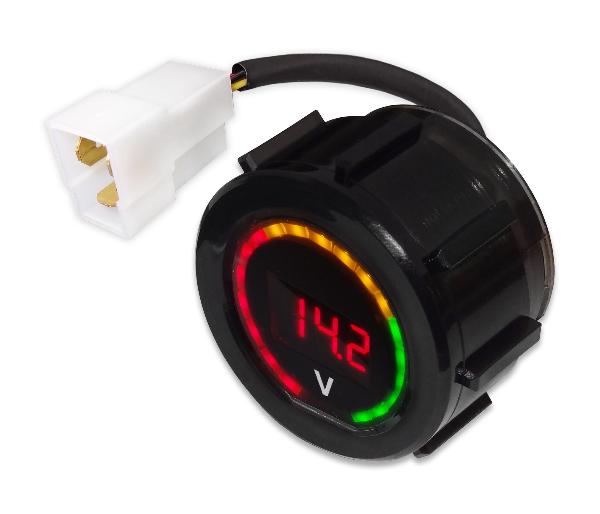

Индикатор НАПРЯЖЕНИЯ ИН52-К-06 (красное свечение) Ø52

Новинка

Предназначен для цифрового отображения значения напряжения в цепи постоянного тока.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения. В индикаторе предусмотрена светодиодная круговая шкала с применением светодиодов красного, желтого и зеленого свечения для визуального отображения пороговых значений напряжения.
Прибор поставляется в сборе с фиксирующей гайкой и колодкой типа 45 7373 9006 ОСТ37.003.032-88.

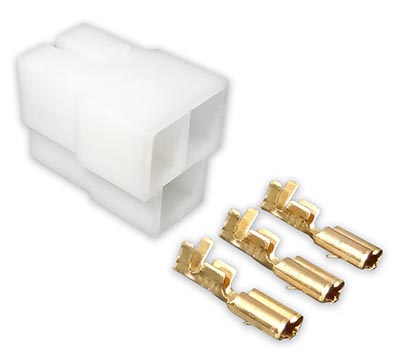

В комплект поставки входят присоединительная гнездовая колодка и контакты.

Подробнее

Характеристики

Диапазон индикации	8-30В
Напряжение питания, В	8-30В
Дискретность	0,1В
Погрешность, не более	0,1В
Потребляемый ток, не более, А	0,02
Габаритные размеры, мм	Ø62х48
Масса, не более, кг	0,07

Описание

Рекомендации по монтажу

Работы по установке индикатора производить при отключенной аккумуляторной батарее

1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной не более 9мм).
2. Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки.

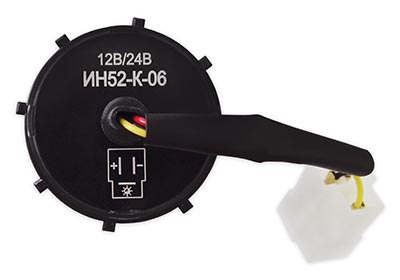

3. Подключить индикатор, используя колодку из комплекта, в соответствии с назначением контактов:
“-” индикатора - к минусу питания;
“+” индикатора - к плюсу питания;

индикатора - к плюсу габаритных огней.

Внимание! Не допускается неправильное подключение.

Примечание: Индикация желтого свечения информирует о пониженном напряжения, красного - о низком напряжении.

Документы

ИН52-К-06(р.1)_инструкция
