Рекомендации по монтажу
Работы по установке индикатора производить при отключенной аккумуляторной батарее
1.Закрепить колодку реле в наиболее удобном месте так, чтобы длины провода термодатчика хватило до зоны контроля температуры.
2.Расположить термодатчик в зоне контроля температуры.
Внимание! Не допускается расположение датчика температуры в агрессивных и жидких средах.
3.Подключить провода питания индикатора к источнику постоянного тока.
4.Установить индикатор в колодку реле.

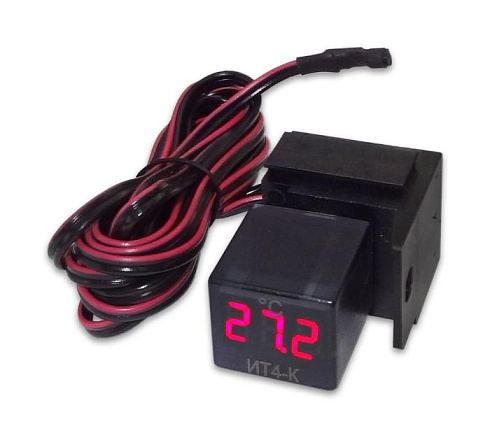

Индикатор ТЕМПЕРАТУРЫ ИТ4-К
Предназначен для цифрового отображения значения температуры.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Прибор имеет универсальную применяемость и комплектуется колодкой реле с проводами и датчиком температуры (термодатчик).
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Прибор имеет универсальную применяемость и комплектуется колодкой реле с проводами и датчиком температуры (термодатчик).
Подробнее
Характеристики
Диапазон индикации | -55...+150°С |
Напряжение питания, В | 8-30 |
Дискретность | 0,1°С (-9,9÷99,9°С) 1°С (остальные значения) |
Погрешность, не более | 1°С |
Ток потребления, мА | 30 |
Длина провода термодатчика, м | 2,5 |
Габаритные размеры, мм | 40х28х25 |
Масса, г | 75 |
