| Подключение индикатора производить при отключенной аккумуляторной батарее |

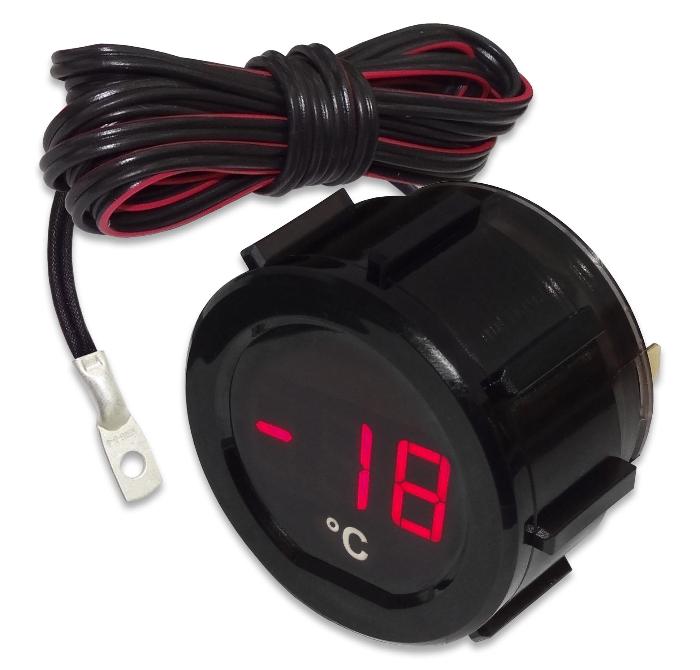

1. Выбрать место, подходящее для установки и визуального контроля индикатора.
2. Вскрыть отверстие диаметром 52мм и зафиксировать в нем корпус индикатора с помощью гайки.
3. Расположить термодатчик в зоне контроля температуры.
Внимание! Не допускается расположение ТД в агрессивных и жидких средах.
4. Подключить провода к контактам индикатора, используя гнезда серии 6,3, соблюдая требования:
- минус питания к “-” индикатора;
- плюс питания к “+” индикатора;
- плюс габаритных огней к
индикатора.Колодка ТД подключается к контактам без учета полярности.
Примечание. Индикация “Lo” означает температуру ниже предельной или обрыв в цепи датчика.
Индикация “Hi” означает температуру выше предельной или замыкание в цепи датчика.
