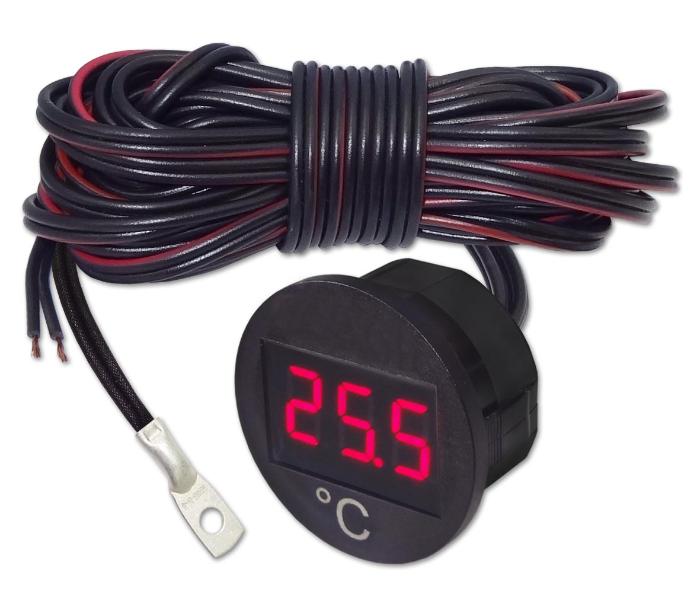

Индикатор ТЕМПЕРАТУРЫ ИТ5-03 (красное свечение) герметичный под защелку

Предназначен для цифрового отображения значения температуры.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Прибор поставляется в комплекте с проводами питания и проводами с термодатчиком, установленным в наконечник.
Прибор имеет универсальную применяемость.

Подробнее

Характеристики

Диапазон индикации	-55...+300°С
Напряжение питания, В	8-30
Дискретность	0,1°C(-9,9÷99,9°C) 1°C(остальные значения)
Погрешность, не более	3°С
Ток питания	постоянный
Ток потребления, мА	30
Длина провода термодатчика, м	2,5
Длина проводов питания, м	1,5
Установочный диаметр наконечника (с термодатчиком)	М5
Габаритные размеры, мм	Ø34х17
Масса, г	70

Описание

Рекомендации по монтажу

1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2. Подготовить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Расположить термодатчик в зоне контроля температуры.
Внимание! Не допускается расположение ТД в агрессивных и жидких средах.
4. Подключить провода питания индикатора к бортовой сети автомобиля, соблюдая полярность (черный - “-”, красный - “+”).

Примечание. Индикация “Lo” означает температуру ниже предельной или обрыв в цепи датчика.
Индикация “Hi” означает температуру выше предельной или замыкание в цепи датчика.
