Монтаж и подключение
1. Выбрать место установки индикатора: колодку в блоке реле либо колодку реле с кронштейном.

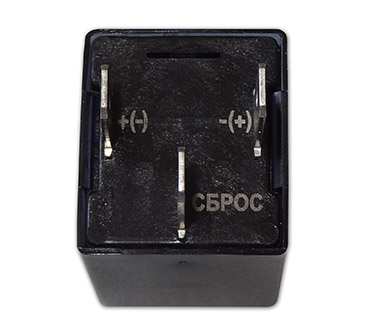

2. Произвести электрические соединения проводов колодки в соответствии с маркировкой контактов индикатора.
3. Установить индикатор в колодку.
Описание работы
Отсчёт и индикация времени начинаются непосредственно после подключения питания.
Об отсчёте свидетельствует мигание точки в крайнем правом разряде.
При снятии питания отсчёт и индикация времени прекращаются и индикатор сохраняет текущее значение в энергонезависимой памяти. Сохранение происходит с точностью до 1 секунды.
Примечание: Обнуление счётчика происходит при замыкании контакта “Сброс” на минус.
