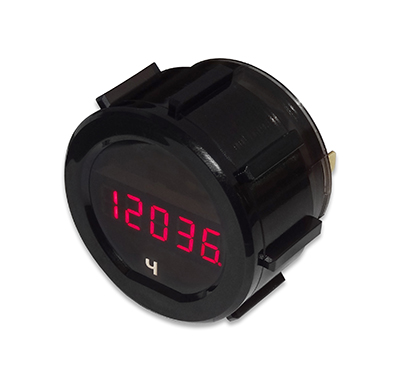

Подключение индикатора производить при отключенной аккумуляторной батарее |
1. Выбрать место, подходящее для установки и визуального контроля индикатора.
2. Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки.
3. Подключить провода к контактам индикатора, используя гнезда серии 6,3:
минус питания к “-” индикатора;
плюс питания к “+” индикатора;
сигнал с клеммы D+ генератора к “D+” индикатора;
плюс габаритных огней к “” индикатора.
Внимание! Не допускается неправильное подключение.
Описание работы
Индикация времени начинаются после подачи питания.
Отсчет времени происходит при наличии питания на контакте “D+” индикатора. Об отсчёте свидетельствует мигание точки в крайнем правом разряде.
При снятии питания индикатор сохраняет текущее значение в энергонезависимой памяти. Сохранение происходит с точностью до 1 секунды.
Обнуление счетчика
Для обнуления счетчика необходимо кратковременно замкнуть контакт “RESET” индикатора на “массу” в режиме отсчета.
