1 Установка и подключение
1.1 Выбрать место, подходящее для установки кнопки (панель толщиной 1..5мм).
1.2 Вскрыть отверстие ~Ø25мм и зафиксировать в нем изделие с помощью гайки.

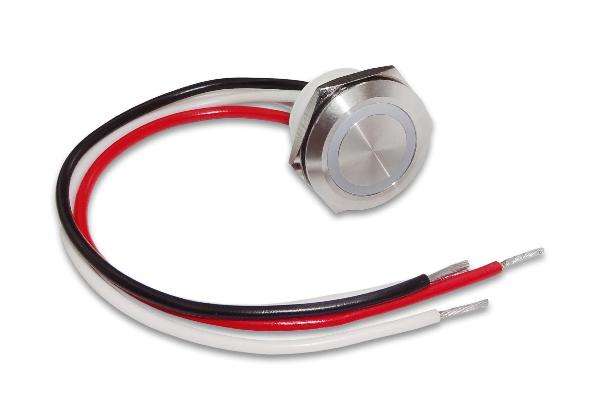

1.3 Произвести электрические соединения, используя провода, выходящие из корпуса:
красный - «+» подсветки;
черный - «-» подсветки;
белые - контакты кнопки.
КАВ1-25 (без фиксации)
Предназначена для управления различными устройствами.
Представляет собой кнопку с фиксирующей гайкой и соединительными проводами.

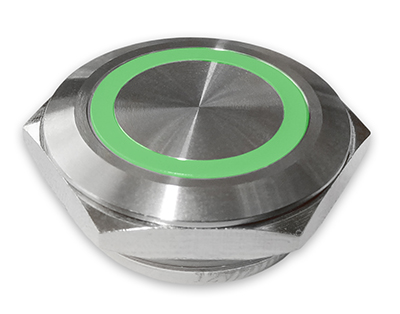

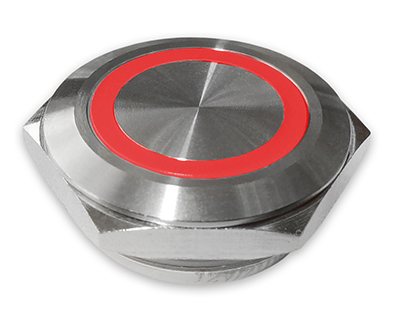

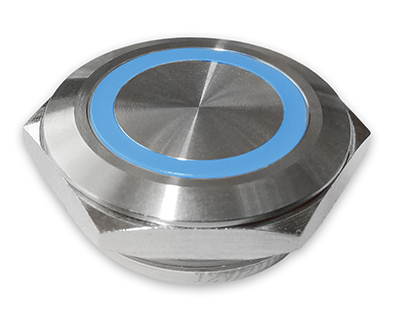

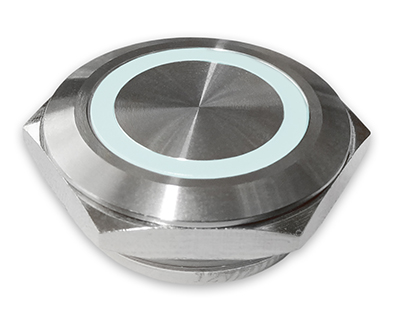

Кнопка имеет контурную подсветку.
Представляет собой кнопку с фиксирующей гайкой и соединительными проводами.
Кнопка имеет контурную подсветку.
Подробнее
Характеристики
Максимальное напряжение коммутации, В | 36 |
Напряжение подсветки, В | 5-48 |
Ток коммутации, не более, А | 2 |
Тип контактной группы | 1NO |
Количество коммутационных циклов, тыс | 200 |
Рабочая температура, °C | -20...+55 |
Степень защиты | IP67 |
Длина соединительных проводов, м | 0,2 |
Габаритные размеры (без гайки), мм | Ø28х17,5 |
Установочный диаметр | M25 |
Масса, не более, кг | 0,04 |
