Рекомендации по монтажу и эксплуатации
Работы по установке производить при отключенной аккумуляторной батарее |
1. Регулировка.
1.1. Подключить вольтметр или мультиметр к выводам “Вых” и “-” конвертера.
1.2. Подключить конвертер (соблюдая полярность) к источнику питания с заранее установленным напряжением (10...16)В.
1.3.Установить необходимое выходное напряжение, вращая винт подстроечного резистора с помощью узкой отвертки.
2. Подключение.

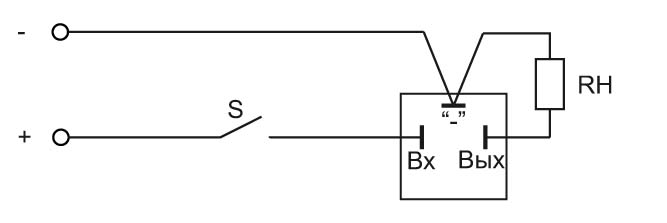

Подключить конвертер в соответствии со схемой (рис.1), используя провода сечением не менее 0,35мм ² и гнезда 6,3мм.
