21.3759-04 (25А)

Предназначен для подключения бытовых автомобильных приборов и другой аппаратуры с напряжением питания 12В к бортовой сети грузовых автомобилей и автобусов.
Применяется на транспортных средствах (ТС) любой марки с напряжением бортовой сети 24В.

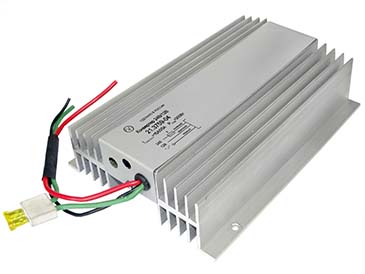

Конвертер собран на алюминиевом радиаторе, обеспечивающем надежный отвод тепла. Схема конвертера имеет защиту от короткого замыкания и превышения напряжения на выходе.
В комплект поставки входит набор для монтажа и коммутации.

Подробнее

Характеристики

Напряжение на входе, В	24±4
Напряжение на выходе, В	13,5±1
Импульсный выходной ток, А	25
Номинальный выходной ток, А	15
Ток потребления, не более, мА	15
Максимальная выходная мощность, Вт	200
Габаритные размеры, мм	220х145х50
Масса, не более, кг	1,1

Описание

Рекомендации по монтажу

Установку конвертера производить при отключенной аккумуляторной батарее.

1. Прибор установить вертикально на металлическом основании в защищенном от влаги месте салона ТС, обеспечив свободную циркуляцию воздуха, и надежно закрепить.
2. Вывод «24В» конвертера соединить проводом (сечением не менее 2,5мм²) с выводом «+» ТС.
3. Вывод «12В» конвертера соединить проводом (сечением не менее 2,5мм²) с выводом «+» потребителя.
4. Выводы «-» потребителя и «-» конвертера надежно соединить с «массой» ТС.
