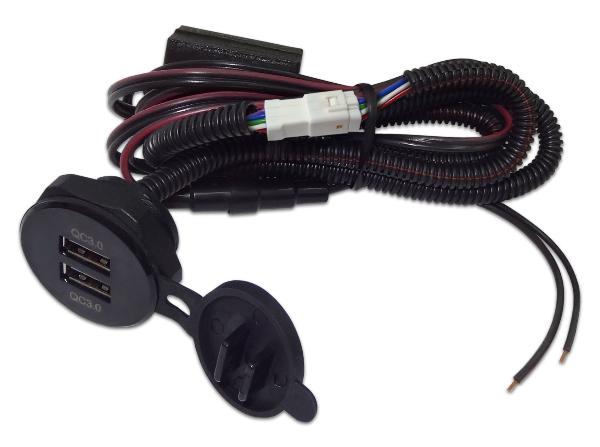

Конвертер 211.3759-05 в комплекте с РК USB-2А (10-30->5/9/12В)

Новинка

Конвертер является импульсным преобразователем напряжения с высоким КПД.
Предназначен для подключения приборов различного назначения, требующих для своей работы стабильного питающего напряжения (в т. ч. для заряда мобильных устройств, имеющих функцию быстрой зарядки). Конвертер имеет защиту от короткого замыкания нагрузки и функцию отключения при перегреве. Представляет собой комплект, состоящий из блока управления (конвертер 211.3759-05 с соединительными проводами и предохранителем) и корпуса с двумя разъемами USB, крышкой и гайкой (РКК-USB-2А). Для сочленения узлов при монтаже в них предусмотрены соединительные колодки.

Подробнее

Характеристики

Диапазон рабочих температур, °C	-30...+40
Напряжение на входе, В	10...30
Напряжение на выходе, В	5/9/12
Пульсации выходного напряжения, В	0,2
Мощность, Вт	18
КПД, не менее	80%
Предохранитель, А	3,15
Длина соединительных проводов, м	1,45
Габаритные размеры конвертера, мм	37х23х19
Габаритные размеры корпуса с USB, мм	Ø28,5х19
Масса комплекта, г	110

Описание

Рекомендации по монтажу и эксплуатации

Работы по установке производить при отключенной аккумуляторной батарее

1. Подготовить отверстие Ø29мм в месте, удобном для монтажа корпуса РКК-USB-2А.
2. Установить и зафиксировать корпус с помощью предварительно снятой гайки.
3. Разместить конвертер в выб-ранном месте и зафиксировать удобным способом.
4. Соединить узлы между собой с помощью колодок.
5. Подключить конвертер к питающей цепи, соблюдая полярность:
- черный провод - «минус»;
- красный провод - «плюс».
