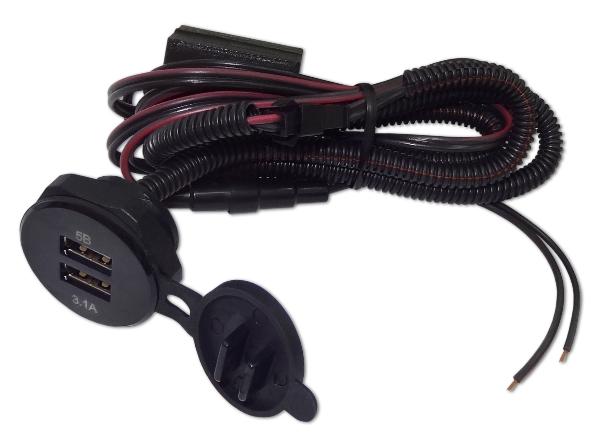

Конвертер 211.3759-06 с розеткой USB

Новинка

Конвертер является импульсным преобразователем напряжения с высоким КПД.
Предназначен для подключения приборов различного назначения, требующих для своей работы стабильного питающего напряжения.Конвертер имеет защиту от короткого замыкания нагрузки и функцию отключения при перегреве. Представляет собой комплект, состоящий из блока управления с соединительными проводами и предохранителем и корпуса с двумя розетками USB, крышкой и гайкой. Для сочленения узлов при монтаже в них предусмотрены соединительные колодки.

Подробнее

Характеристики

Диапазон рабочих температур, °C	-30…+40
Напряжение на входе, В	10...30
Напряжение на выходе, В	5±0,25
Пульсация выходного напряжения, не более, В	0,2
Максимальный ток нагрузки, А	3,1
КПД, не менее	80%
Предохранитель, А	3
Длина соединительных проводов, м	1,4
Габаритные размеры блока управления, мм	36х26х20
Габаритные размеры корпуса с USB, мм	Ø40х19
Масса комплекта, г	0,09

Описание

Рекомендации по монтажу и эксплуатации

Работы по установке производить при отключенной аккумуляторной батарее

1. Подготовить отверстие Ø29мм для монтажа корпуса с розетками USB в удобном месте.
2. Установить и зафиксировать в нем корпус с помощью предварительно снятой гайки.
3. Соединить колодки блока управления и корпуса с розетками USB между собой.
4. Разместить блок управления в выбранном месте и зафиксировать удобным способом.
5. Подключить провода конвертера к питающей цепи, соблюдая полярность:
- черный провод - «минус»;
- красный провод - «плюс».

Документы

211-06(р.1)_инструкция

136.9 Кб
