ВНИМАНИЕ! Подключение прибора допускается только к бортовой сети транспортного средства. Подключение к пуско-зарядным устройствам не допускается!!! |

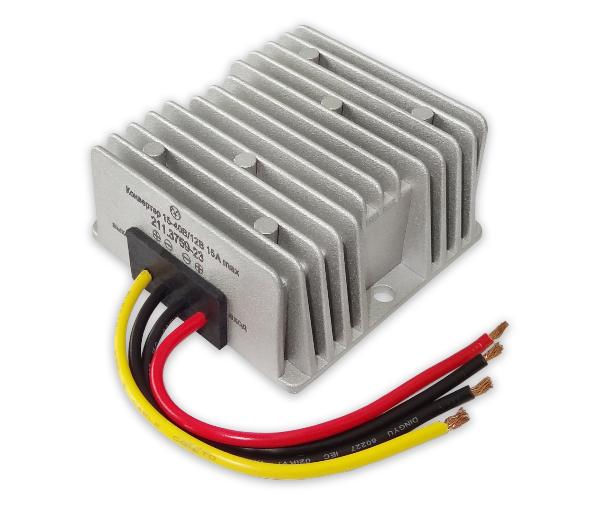

1. Установить прибор на металлическом основании в любом удобном месте, обеспечив свободную циркуляцию воздуха, и надежно закрепить.
2. Соединить провода (используя для подключения провода сечением не менее 1,5мм²):
красный («+» вход) - с выводом «+ 24В»,
черный («-» вход) - с «массой» транспортного средства,
желтый («+» выход) - с выводом «+12В»,
черный («-» выход) - с выводом «-12В» потребителя.
Не допускается перепутывание проводов при подключении.
