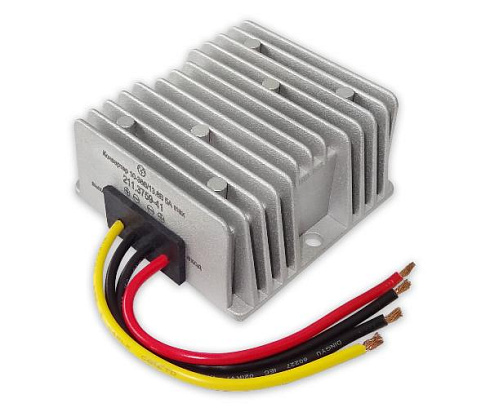

Конвертер 211.3759-41 (импульсный стабилизатор напряжения) 10-36В/13,8В 5А

Новинка

Предназначен для подключения оборудования, требующего подачи стабильного напряжения питания.
Стабилизатор является импульсным преобразователем напряжения с высоким КПД, работающим в широком диапазоне входных напряжений.
Стабилизатор собран в алюминиевом корпусе, обеспечивающем надежный отвод тепла.
Схема стабилизатора имеет защиту от перегрева, короткого замыкания, превышения выходного напряжения и тока.
Защита от неправильного подключения отсутствует!!!

Подробнее

Характеристики

Напряжение на входе, В	10...36
Напряжение на выходе, В	13,8 ±0,5
Пульсация выходного напряжения, не более, В	0,2
Максимальная мощность нагрузки, Вт	69
Максимальный ток нагрузки, А	5
КПД, не менее	90%
Рабочая температура, °C	-40…+80
Степень защиты	IP68
Длина проводов, мм	120
Габаритные размеры, мм	74,5х74,5х32
Масса, не более, кг	0,28

Описание

Рекомендации по монтажу и эксплуатации

ВНИМАНИЕ! Подключение прибора допускается только к бортовой сети транспортного средства.
Подключение к пуско-зарядным устройствам не допускается!!!

1. Установить прибор на металлическом основании в любом удобном месте, обеспечив свободную циркуляцию воздуха, и надежно закрепить.
2. Соединить провода (используя для подключения провода сечением не менее 1мм²):
красный («+» вход) - с выводом «+»,
черный («-» вход) - с «массой» транспортного средства,
желтый («+» выход) - с выводом «+12В»,
черный («-» выход) - с выводом «-12В» потребителя.

Не допускается перепутывание проводов при подключении.
