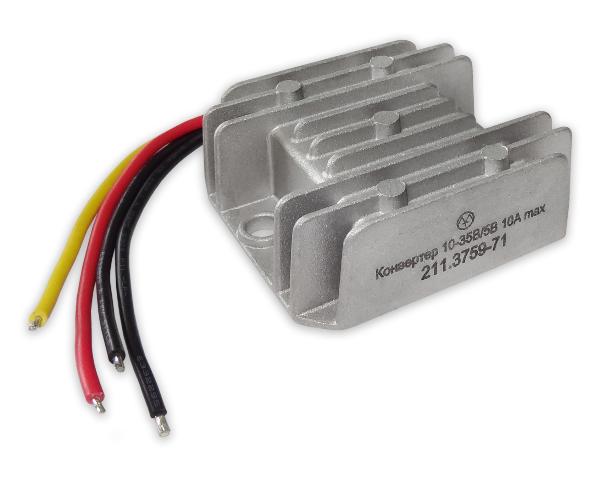

Конвертер 211.3759-71 (импульсный) 10-35В/5В 10А

Новинка

Предназначен для подключения потребителей различного назначения, требующих для своей работы питающего напряжения 5В, на любых транспортных средствах с напряжением бортовой сети от 10В до 35В.
Конвертер является импульсным преобразователем напряжения с высоким КПД.

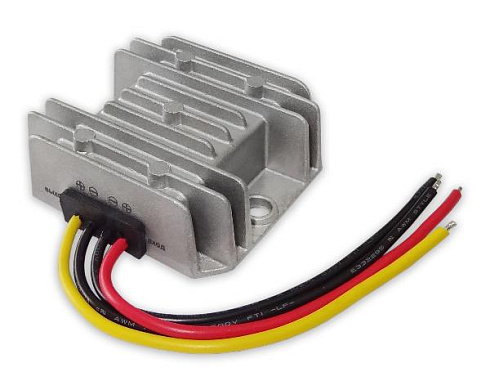

Конвертер собран в алюминиевом корпусе, обеспечивающем надежный отвод тепла.
Схема конвертера имеет защиту от перегрева и короткого замыкания.
Защита от неправильного подключения отсутствует!!!

Подробнее

Характеристики

Напряжение на входе, В	10...35
Напряжение на выходе, В	5 ±0,25
Пульсация выходного напряжения, не более, В	0,2
Максимальная мощность нагрузки, Вт	50
Максимальный ток нагрузки, А	10
КПД, не менее	80%
Рабочая температура, °C	-40…+85
Степень защиты	IP68
Длина проводов, мм	0,11
Габаритные размеры, мм	64,5х58,5х22
Масса, не более, кг	0,12

Описание

Рекомендации по монтажу и эксплуатации

ВНИМАНИЕ! Подключение прибора допускается только к бортовой сети транспортного средства.
Подключение к пуско-зарядным устройствам не допускается!!!

1. Установить прибор на метал-лическом основании в любом удоб-ном месте, обеспечив свободную циркуляцию воздуха, и надежно закрепить.
2. Соединить провода (используя для подключения провода сечением не менее 1,5мм²):
красный («+» вход) - с выводом «+ (10...35)В»,
черный («-» вход) - с «массой» транспортного средства,
желтый («+» выход) - с выводом «+5В»,
черный («-» выход) - с выводом «-5В» потребителя.

Не допускается перепутывание проводов при подключении.
