Рекомендации по монтажу
1. Установить регулятор напряжения отверстием основания на один из двух болтов массы, предварительно очищенный от грязи и ржавчины, и надежно закрепить.
2. Наконечники подводящих проводов («Ш» и «ВЗ») надежно закрепить винтами на соответствующих выводах регулятора напряжения.

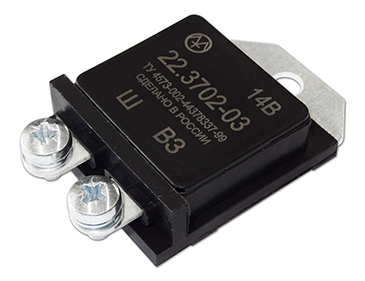

22.3702-03
Предназначен для автоматического поддержания напряжения на зажимах генератора переменного тока транспортных средств.
Применяется на автомобилях ГАЗ-52, -53, САЗ-53Б с генераторами типа Г250.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается от аналогов высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом, имеет защиту от короткого замыкания обмотки возбуждения генератора.
Применяется на автомобилях ГАЗ-52, -53, САЗ-53Б с генераторами типа Г250.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается от аналогов высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом, имеет защиту от короткого замыкания обмотки возбуждения генератора.
Подробнее
Характеристики
Напряжение настройки, В | 14,35±0,35 |
Максимальный ток возбуждения, А | 3 |
Генератор | Г250 |
Применяемость | ГАЗ-52, -53, САЗ-53Б |
Габаритные размеры, мм | 65х41х18 |
Масса не более, г | 35 |
