Рекомендации по монтажу
1. Установить регулятор напряжения отверстием основания на один из двух болтов массы, предварительно очищенный от грязи и ржавчины, и надежно закрепить.
2. Колодку с подводящими проводами вставить в разъем регулятора напряжения по фиксатору до упора.

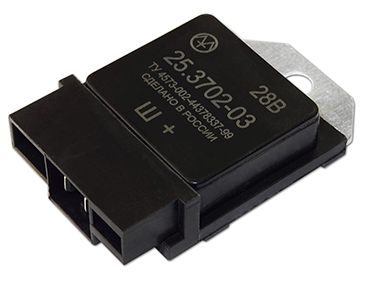

25.3702-03
Предназначен для автоматического поддержания напряжения на зажимах генератора переменного тока транспортных средств.
Применяется:
-на тракторах Т-130, -250, -330, -500;
-на комбайнах ДОН-1200, -1500 с генераторами типа Г272, 11.3701.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается от аналогов высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом, имеет защиту от короткого замыкания обмотки возбуждения генератора.
Применяется:
-на тракторах Т-130, -250, -330, -500;
-на комбайнах ДОН-1200, -1500 с генераторами типа Г272, 11.3701.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается от аналогов высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом, имеет защиту от короткого замыкания обмотки возбуждения генератора.
Подробнее
Характеристики
Напряжение настройки, В | 28,4±0,8 |
Максимальный ток возбуждения, А | 1,5 |
Генератор | Г272, 11.3701 |
Применяемость | Тракторы Т-130, -250, -330, -500, комбайны ДОН |
Габаритные размеры, мм | 65х41х16 |
Масса не более, г | 30 |
