Рекомендации по монтажу
1. Снять крышку генератора. Осуществить демонтаж вышедшего из строя регулятора напряжения, сохранив крепёжные детали.
2. Очистить от грязи и ржавчины места крепления изделия, контактные шпильки генератора и крепёжные детали.
3. Установить изделие на посадочные места в генератор, надёжно закрепить. Выводные наконечники регулятора закрепить на соответствующих контактных шпильках генератора.
4. Надеть крышку генератора.

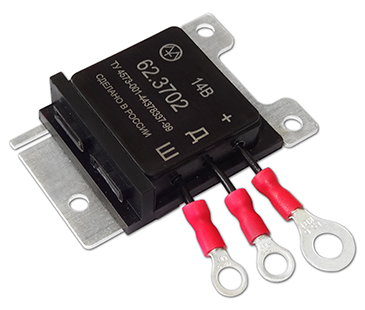

62.3702 (аналог 6402.3702, 7402.3702)
Предназначен для автоматического поддержания напряжения на зажимах генератора переменного тока. Применяется на тракторах и комбайнах с генераторами типа Г700, Г700А, Г1000, Г1000А, 4051.3771, 4052.3771, 4053.3771, 46.3701.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается от аналогов высокой эксплуатационной надёжностью за счёт герметизации элементов монтажа специальным компаундом.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается от аналогов высокой эксплуатационной надёжностью за счёт герметизации элементов монтажа специальным компаундом.
Подробнее
Характеристики
Напряжение настройки, В | 14,35±0,15 |
Максимальный ток возбуждения, А | 5 |
Генератор | 4051.3771, 4052.3771, 4053.3771, 46.3701, Г700, Г700А, Г95.3701, Г96.3701, Г1000, Г1000А |
Применяемость | УАЗ, ГАЗ, КАВЗ, ЗИЛ, ПАЗ, комбайны, тракторы с генераторами типа Г700, Г1000 |
Габаритные размеры, мм | 67х48х16 |
Масса не более, г | 40 |
