Рекомендации по монтажу
1. Установить регулятор напряжения отверстием основания на один из двух болтов массы, предварительно очищенный от грязи и ржавчины, и надежно закрепить.
2. Колодку гнездовую с подводящими проводами вставить в 4-х штырьковое окно разъема регулятора напряжения.
3. В 2-х штырьковое окно разъема вставить колодку от датчика температуры электролита.

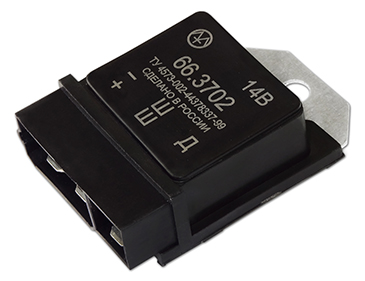

66.3702 (аналог 4202.3702)
Предназначен для автоматического поддержания напряжения на зажимах генератора переменного тока транспортных средств.
Применяется на автомобилях ЗИЛ в комплекте с генераторами типа 38.3701-10, 20.3771, аккумуляторной батареей и датчиком температуры электролита типа 1332.3842.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается от аналогов высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом, имеет защиту от короткого замыкания обмотки возбуждения генератора.
Применяется на автомобилях ЗИЛ в комплекте с генераторами типа 38.3701-10, 20.3771, аккумуляторной батареей и датчиком температуры электролита типа 1332.3842.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается от аналогов высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом, имеет защиту от короткого замыкания обмотки возбуждения генератора.
Подробнее
Характеристики
| Напряжение настройки, В | 14,2±0,3 |
| Максимальный ток возбуждения, А | 5 |
| Генератор | 1652.3701, 2022.3771, 3882.3701, 38.3701-10, 20.3771 |
| Применяемость | ЗИЛ "Бычок" |
| Габаритные размеры, мм | 65х41х23 |
| Масса не более, г | 40 |
