Рекомендации по монтажу
1. Снять крышку генератора. Осуществить демонтаж вышедшего из строя регулятора напряжения, сохранив крепёжные детали.
2. Очистить от грязи и ржавчины места крепления изделия, контактные шпильки генератора и крепёжные детали.
3. Установить изделие на посадочные места в генератор, надёжно закрепить. Выводные наконечники регулятора закрепить на соответствующих контактных шпильках генератора.
4. Надеть крышку генератора.
5. При необходимости, регулировку напряжения осуществлять с помощью отвертки через отверстие в
крышке генератора: винт завернуть до упора по часовой стрелке – положение «З» (высокое напряжение); винт вывернуть против часовой стрелки – положение «Л» (низкое напряжение).

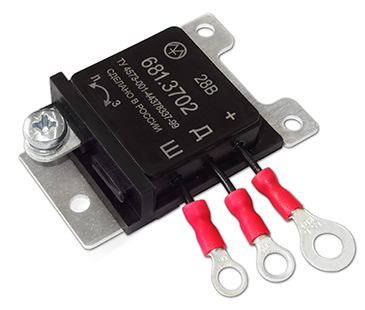

681.3702 с посезонной регулировкой напряжения
Предназначен для автоматического поддержания напряжения на зажимах генератора переменного тока. Применяется на транспортных средствах с генераторами типа Г1000Б, Г1000В, Г1000ВМ, Г1000ВК, Г3000, Г3000А.
Регулятор имеет посезонную регулировку напряжения. Регулировка осуществляется винтом «З-Л».
Регулятор имеет посезонную регулировку напряжения. Регулировка осуществляется винтом «З-Л».
Подробнее
Характеристики
| Номинальное напряжение, В | 28 |
| Регулируемое напряжение ВЫСОКОЕ (винт завернут - положение "З"), В | 29,5±0,4 |
| Регулируемое напряжение НИЗКОЕ (винт вывернут - положение "Л"), В | 27,5±0,3 |
| Максимальный ток возбуждения, А | 5 |
| Генератор | Г1000В, -ВМ, -ВК, Г1000Б, Г3000, Г3000А, Г99.3701, 40.3771, 4001.3771 |
| Применяемость | Тракторы, комбайны, речные и морские суда с генераторами типа Г100, Г700Б, Г3000, 70.3701 |
| Габаритные размеры, мм | 67х48х16 |
| Масса не более, г | 45 |
