Рекомендации по монтажу
1. Снять крышку генератора. Осуществить демонтаж вышедшего из строя регулятора напряжения, сохранив крепёжные детали.
2. Очистить от грязи и ржавчины места крепления изделия, контактные шпильки генератора и крепёжные детали.
3. Установить изделие на посадочные места в генератор, надёжно закрепить. Выводные наконечники регулятора закрепить на соответствующих контактных шпильках генератора.
4. Надеть крышку генератора.
5. При необходимости, регулировку напряжения осуществлять с помощью отвертки через отверстие в
крышке генератора: винт завернуть до упора по часовой стрелке – положение «З» (высокое напряжение); винт вывернуть против часовой стрелки – положение «Л» (низкое напряжение).

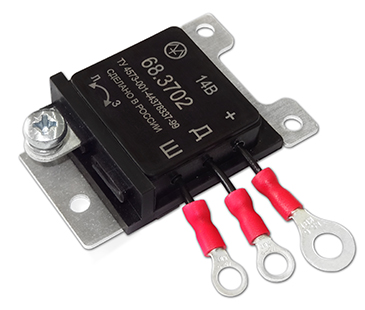

68.3702 с посезонной регулировкой напряжения
Предназначен для автоматического поддержания напряжения на зажимах генератора переменного тока. Применяется на транспортных средствах УАЗ, ДТ, ТДТ и др. с генераторами типа Г700, Г700А, Г1000, Г1000А, 4051.3771, 4052.3771, 4053.3771, 46.3701.
Регулятор имеет посезонную регулировку напряжения. Регулировка осуществляется винтом «З-Л».
Регулятор имеет посезонную регулировку напряжения. Регулировка осуществляется винтом «З-Л».
Подробнее
Характеристики
Номинальное напряжение, В | 14 |
Регулируемое напряжение ВЫСОКОЕ (винт завернут - положение "З"), В | 14,7±0,3 |
Регулируемое напряжение НИЗКОЕ (винт вывернут - положение "Л"), В | 13,6±0,2 |
Максимальный ток возбуждения, А | 5 |
Генератор | 4051.3771, 4052.3771, 4053.3771, 46.3701, Г700, Г700А, Г95.3701, Г96.3701, Г1000, Г1000А |
Применяемость | УАЗ, ГАЗ, КАВЗ, ЗИЛ, ПАЗ, тракторы, комбайны с генераторами типа Г700, Г1000, 46.3701 |
Габаритные размеры, мм | 67х48х16 |
Масса не более, г | 45 |
