Рекомендации по монтажу
1. Штырь с проводом регулятора напряжения соединить с колодкой гнездовой флажкового типа на генераторе.
2. Установить щеточный узел на штатное место и надежно закрепить.
3. Соединить колодку гнездовую флажкового типа со штырем «+» на генераторе.
4. Соединить колодку гнездовую со штырем «фаза» на генераторе.

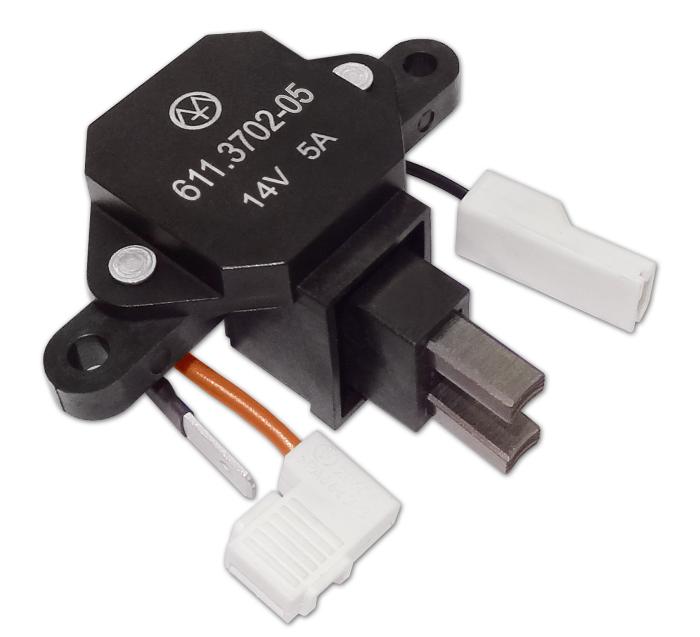

611.3702-05 в сборе с ЩУ
Применяется на автомобилях ВАЗ-2123 «Нива-Шевроле» и модификациях, работающих с генератором 9402.3701-04.
Поставляется в сборе со щеточным узлом.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа.
Поставляется в сборе со щеточным узлом.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа.
Подробнее
Характеристики
Напряжение настройки, В | 14,5 |
Номинальный ток, А | 5 |
Генератор | 9402.3701-04 |
Применяемость | ВАЗ-2123 "Нива-Шевроле" с генератором 9402.3701-04 |
Габаритные размеры, мм | 65х60х30 |
Масса не более, г | 35 |
