Рекомендации по монтажу
1. Установить щеточный узел на штатное место и надежно закрепить.
2. Соединить колодку гнездовую флажкового типа со штырем «фаза» на генераторе.
3. Соединить колодку внешней цепи с разъемом на регуляторе.

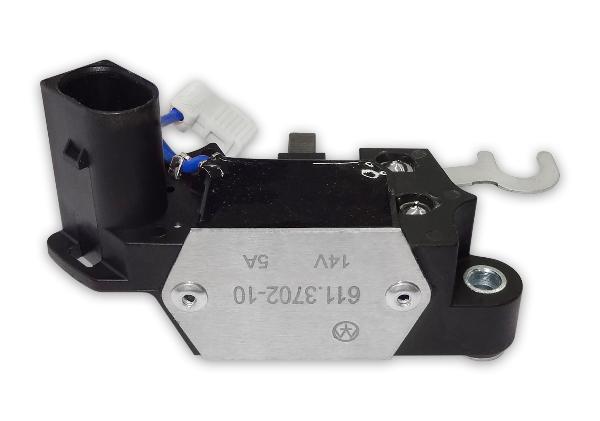

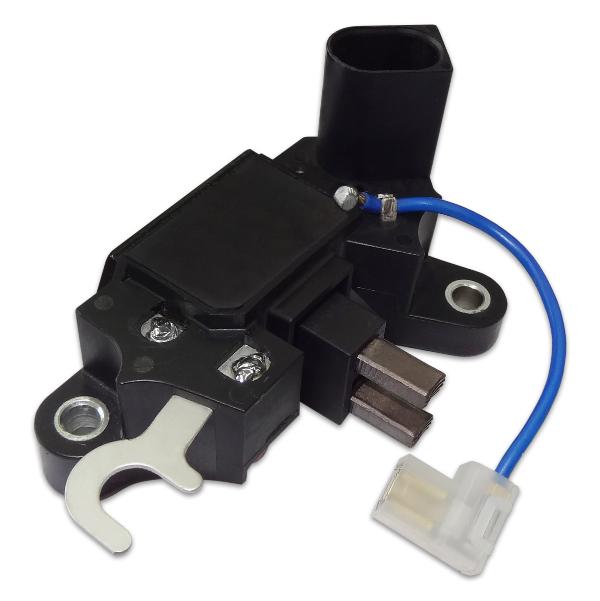

611.3702-10 в сборе с ЩУ
Новинка
Применяется на автомобилях ВАЗ-1117, 1118, 1119, 2170, 2190 и модификациях, работающих с генераторами 9402.3701-06, 9402.3701-14.
Подробнее
Характеристики
Напряжение настройки, В | 14,5±0,1 |
Максимальный ток возбуждения, А | 5 |
Генератор | 9402.3701-06, 9402.3701-14 |
Применяемость | ВАЗ 2117-2119, 2170, 2190 с генераторами 9402.3701-06, 9402.3701-14 |
Габаритные размеры, мм | 95х50х46 |
Масса не более, г | 85 |
